فاصله استاندارد اسپیسر بتن یک عدد ثابت برای همه پروژهها نیست، اما در اجرای معمولی، برای فونداسیون و دالهای بتنی معمولاً چیدمان اسپیسرها در شبکهای حدود ۵۰ تا ۷۵ سانتیمتر یا حدود ۲ تا ۳ عدد در هر متر مربع در نظر گرفته میشود. در ستون و دیوار، اسپیسرهای چرخی یا دیواری باید در چند تراز ارتفاعی و اطراف قفسه آرماتور نصب شوند تا کاور میلگرد هنگام قالببندی، بتنریزی و ویبره تغییر نکند. معیار نهایی همیشه نقشه سازه، ضخامت کاور، وزن آرماتور، نوع عضو بتنی، شدت بتنریزی و نظر مهندس ناظر است؛ اما اگر اسپیسر کم مصرف شود یا فاصلهها زیاد باشد، میلگرد به قالب نزدیک میشود و دوام سازه کاهش پیدا میکند.
در عمل، هدف از تعیین فاصله اسپیسر این است که میلگرد در جای درست بماند، پوشش بتن یکنواخت ایجاد شود و هنگام راه رفتن نیروهای اجرایی، ریختن بتن یا ویبره کردن، شبکه آرماتور جابهجا نشود. بنابراین در عضوهای سنگین مثل فونداسیون، شناژ، تیر یا دالهای ضخیم، باید از اسپیسر مقاومتر و با فاصله کمتر استفاده شود؛ اما در سقفها و مشهای سبکتر، اگر بار اجرایی کنترل شود، فاصلهها میتواند کمی بازتر باشد.

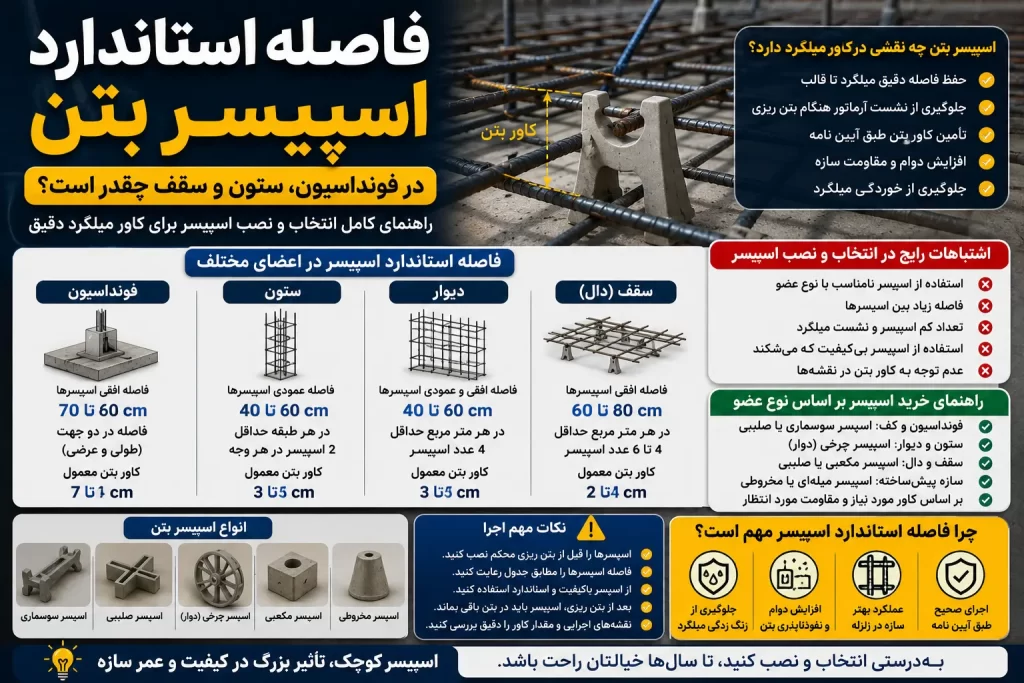

خلاصه کاربردی فاصله اسپیسر بتن
جدول زیر یک راهنمای اجرایی سریع است و جایگزین نقشه سازه یا دستور مهندس ناظر نیست. هدف آن کمک به انتخاب اولیه تعداد و فاصله اسپیسرها در اعضای مختلف بتنی است. در پروژههای حساس، سازههای دریایی، مخازن، پارکینگهای سنگین، فونداسیونهای حجیم یا بتنریزی با تراکم آرماتور بالا، فاصلهها باید محافظهکارانهتر انتخاب شوند.
| عضو بتنی | فاصله اجرایی رایج | نوع اسپیسر مناسب |
| فونداسیون و رافت | حدود ۵۰ تا ۷۵ سانتیمتر یا ۲ تا ۳ عدد در هر متر مربع، بسته به وزن شبکه | اسپیسر بتنی یا پلاستیکی سنگین، هاردفیکس یا اسپیسر کف مقاوم |
| دال و سقف بتنی | حدود ۶۰ تا ۸۰ سانتیمتر در شبکه منظم، با کنترل نقاط پرتردد | اسپیسر سقفی، اسپیسر کفی سبک تا متوسط |
| ستون | در چند تراز ارتفاعی، معمولاً هر ۶۰ تا ۱۰۰ سانتیمتر و دور تا دور قفسه | اسپیسر چرخی یا ویل فیکس متناسب با کاور |
| دیوار برشی و دیوار بتنی | حدود ۶۰ تا ۸۰ سانتیمتر در هر دو جهت و در دو وجه دیوار | اسپیسر چرخی، دیواری یا دوطرفه |
| تیر و شناژ | نزدیک خاموتها و نقاط حساس، معمولاً ۵۰ تا ۷۵ سانتیمتر | اسپیسر خطی، بتنی یا پایهدار مقاوم |
اسپیسر بتن چیست و چه نقشی در کاور میلگرد دارد؟
اسپیسر بتن قطعهای کوچک اما بسیار مهم در اجرای سازه بتنی است. وظیفه اصلی آن ایجاد فاصله دقیق بین میلگرد و قالب یا سطح زیرین بتن است تا کاور میلگرد طبق نقشه اجرا شود. کاور میلگرد همان ضخامت بتن روی آرماتور است که از میلگرد در برابر رطوبت، مواد خورنده، آتشسوزی، ضربههای محیطی و تماس مستقیم با عوامل مخرب محافظت میکند.
اگر فاصله اسپیسرها درست نباشد، حتی اگر مقدار بتن و میلگرد پروژه صحیح باشد، میلگردها ممکن است به قالب نزدیک شوند یا در اثر وزن شبکه آرماتور پایین بیایند. در این حالت بخشی از میلگرد کاور کافی نخواهد داشت و با گذشت زمان احتمال خوردگی، ترک، پوسته شدن بتن و کاهش دوام عضو بتنی بالا میرود. به همین دلیل در اجرای حرفهای، فقط نوع اسپیسر مهم نیست؛ تعداد، فاصله، محل نصب و تحمل بار آن هم اهمیت دارد.
اسپیسرها مخصوصاً در فونداسیون، کف، سقف، ستون و دیوار نقش متفاوتی دارند. در کف و فونداسیون، بیشتر بار شبکه آرماتور و رفتوآمد اجرایی را تحمل میکنند. در دیوار و ستون، بیشتر وظیفه حفظ فاصله جانبی میلگرد از قالب را بر عهده دارند. در سقف، باید هم کاور زیرین را حفظ کنند و هم باعث ناپایداری شبکه در زمان بتنریزی نشوند.
بیشتر بخوانید: بهترین افزودنی بتن برای کفسازی سوله صنعتی چیست؟
کاور کم چه مشکلی ایجاد میکند؟
کاور کم باعث میشود میلگرد به سطح بتن نزدیک شود. در محیطهای مرطوب، سازههای زیرزمینی، پارکینگها، فونداسیونها و مناطق در معرض مواد شیمیایی، این موضوع میتواند خوردگی میلگرد را سرعت دهد. خوردگی میلگرد فقط یک مشکل ظاهری نیست؛ میلگرد زنگزده حجم بیشتری پیدا میکند و به بتن اطراف فشار میآورد. نتیجه آن ترک، لبپریدگی، پوسته شدن و در موارد شدید افت ظرفیت عضو بتنی است.
کاور زیاد هم همیشه خوب نیست
بعضی مجریان تصور میکنند اگر کاور بیشتر شود، کیفیت بهتر خواهد شد. اما کاور بیش از حد نیز میتواند موقعیت محاسباتی میلگرد را تغییر دهد و روی عملکرد سازه اثر بگذارد. بنابراین هدف، کاور زیاد نیست؛ هدف کاور درست و یکنواخت مطابق نقشه است. اسپیسر مناسب کمک میکند این کاور در تمام سطح عضو بتنی ثابت بماند.

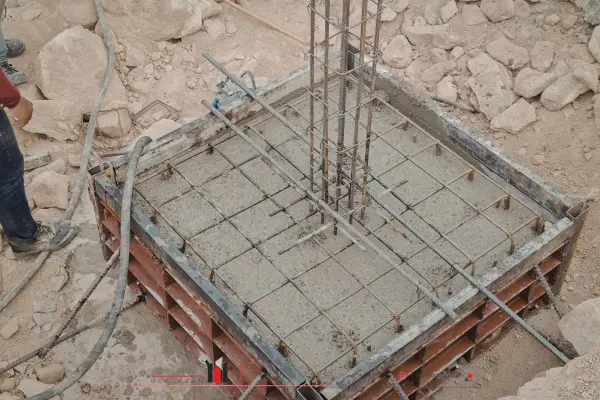

فاصله اسپیسر در فونداسیون چقدر باشد؟
در فونداسیون، به دلیل وزن زیاد آرماتور، ضخامت بتن، رفتوآمد کارگران و فشار بتن تازه، فاصله اسپیسرها باید با دقت بیشتری انتخاب شود. در بسیاری از پروژههای ساختمانی، چیدمان حدود ۵۰ تا ۷۵ سانتیمتر برای اسپیسرهای کفی فونداسیون کاربرد دارد. در شبکههای سبکتر ممکن است حدود ۲ عدد در هر متر مربع کافی باشد، اما برای رافتهای سنگین، آرماتورهای قطور یا شبکههای دو لایه، استفاده از ۳ عدد یا بیشتر در هر متر مربع منطقیتر است.

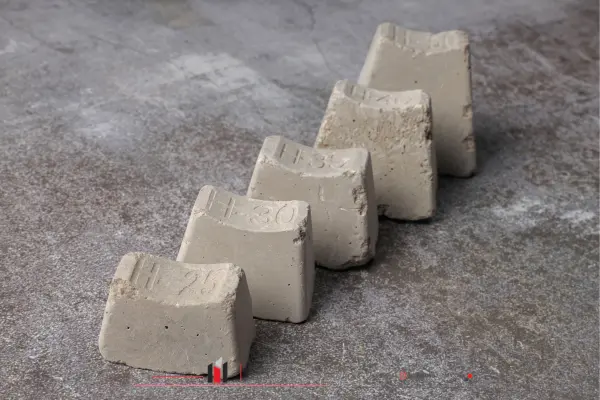

نکته مهم این است که اسپیسر فونداسیون باید تحمل بار کافی داشته باشد. اگر اسپیسر ضعیف باشد، زیر وزن شبکه آرماتور میشکند یا تغییر شکل میدهد. در این حالت فاصلهگذاری ظاهراً انجام شده، اما کاور واقعی میلگرد در بتن حفظ نمیشود. به همین دلیل برای فونداسیونهای سنگین بهتر است از اسپیسرهای مقاومتر، اسپیسر بتنی یا مدلهایی استفاده شود که برای بار بالا طراحی شدهاند.
| شرایط فونداسیون | پیشنهاد اجرایی فاصله | توضیح کاربردی |
| فونداسیون معمولی ساختمان | حدود ۶۰ تا ۷۵ سانتیمتر | برای شبکههای متعارف با کنترل رفتوآمد اجرایی مناسب است. |
| رافت یا فونداسیون سنگین | حدود ۵۰ تا ۶۰ سانتیمتر | به دلیل وزن آرماتور و ضخامت بتن، فاصله کمتر ایمنتر است. |
| شبکه دو لایه و آرماتور قطور | بر اساس کنترل خیز شبکه، معمولاً متراکمتر از حالت معمول | باید با مشاهده پایداری شبکه قبل از بتنریزی کنترل شود. |
| لبهها، گوشهها و محل بازشوها | نزدیکتر از ناحیه میانی | در این نقاط احتمال جابهجایی آرماتور بیشتر است. |
در فونداسیونهایی که بتنریزی با پمپ انجام میشود، فشار جریان بتن میتواند شبکه آرماتور را جابهجا کند. بنابراین بهتر است قبل از بتنریزی، چیدمان اسپیسرها کنترل شود و در نقاطی که شبکه لق میزند یا تحت فشار پایین میآید، اسپیسر اضافی نصب شود.
برای هر مترمربع فونداسیون چند اسپیسر لازم است؟
پس از تعیین فاصله چیدمان، میتوان تعداد تقریبی اسپیسر مورد نیاز را بر اساس مساحت فونداسیون محاسبه کرد. در فونداسیونهای معمولی با شبکه آرماتور متعارف، مصرف حدود ۲ تا ۳ اسپیسر در هر مترمربع میتواند مبنای اولیه برآورد باشد. این مقدار معمولاً با چیدمان تقریبی ۶۰ تا ۷۵ سانتیمتر هماهنگ است. در رافتهای سنگین، شبکههای دو لایه یا فونداسیونهایی با میلگردهای قطور، مقدار مصرف ممکن است به حدود ۳ تا ۴ اسپیسر در هر مترمربع افزایش پیدا کند.
تعداد اسپیسر فقط به مساحت فونداسیون وابسته نیست. وزن شبکه آرماتور، فاصله میلگردها، ظرفیت باربری اسپیسر، میزان رفتوآمد نیروهای اجرایی و روش بتنریزی نیز بر مقدار نهایی اثر میگذارند. برای مثال، ممکن است تعداد اسپیسرها روی کاغذ کافی باشد، اما اگر مدل انتخابشده تحمل وزن شبکه را نداشته باشد، اسپیسرها دچار شکستگی یا تغییر شکل میشوند و کاور واقعی میلگرد کاهش پیدا میکند. بنابراین انتخاب اسپیسر مقاوم بهاندازه تعداد آن اهمیت دارد.
| شرایط فونداسیون | تعداد تقریبی اسپیسر در هر مترمربع |
|---|---|
| فونداسیون معمولی با شبکه متعارف | حدود ۲ تا ۳ عدد |
| فونداسیون با آرماتور نسبتاً سنگین | حدود ۳ عدد |
| رافت سنگین یا شبکه دو لایه | حدود ۳ تا ۴ عدد |
| لبهها، بازشوها و نقاط پرتردد | بیشتر از مقدار ناحیه میانی |
فرمول سریع محاسبه تعداد و فاصله اسپیسر
در چیدمان شبکهای منظم، تعداد اسپیسر و فاصله آنها مستقیماً به یکدیگر مرتبطاند. اگر فاصله چیدمان مشخص باشد، تعداد تقریبی اسپیسر در هر مترمربع از فرمول زیر محاسبه میشود:
تعداد اسپیسر در هر مترمربع = ۱ ÷ (فاصله طولی × فاصله عرضی)
فاصلهها باید بر حسب متر وارد شوند. برای مثال، در شبکه ۶۰×۶۰ سانتیمتر:
۱ ÷ (۰٫۶ × ۰٫۶) = ۲٫۷۸
بنابراین در هر مترمربع تقریباً ۳ اسپیسر نیاز است. برای محاسبه تعداد کل نیز کافی است مساحت عضو بتنی در این عدد ضرب شود:
تعداد کل اسپیسر = مساحت عضو × تعداد اسپیسر در هر مترمربع
برعکس، اگر تعداد اسپیسر مورد نیاز در هر مترمربع مشخص باشد و چیدمان به شکل شبکه مربعی انجام شود، فاصله تقریبی از رابطه زیر به دست میآید:
فاصله اسپیسر بر حسب سانتیمتر = ۱۰۰ × √(۱ ÷ تعداد اسپیسر در هر مترمربع)
| تعداد اسپیسر در هر مترمربع | فاصله تقریبی شبکه مربعی |
|---|---|
| ۲ عدد | حدود ۷۱×۷۱ سانتیمتر |
| ۲٫۵ عدد | حدود ۶۳×۶۳ سانتیمتر |
| ۳ عدد | حدود ۵۸×۵۸ سانتیمتر |
| ۴ عدد | حدود ۵۰×۵۰ سانتیمتر |
برای مثال، اگر در یک فونداسیون ۱۰۰ مترمربعی مصرف ۳ اسپیسر در هر مترمربع در نظر گرفته شود، فاصله تقریبی چیدمان حدود ۵۸ سانتیمتر خواهد بود و تعداد پایه اسپیسرها برابر است با:
۱۰۰ × ۳ = ۳۰۰ عدد اسپیسر
نکته: در زمان برآورد خرید، بهتر است مقدار محاسبهشده بهعنوان تعداد پایه در نظر گرفته شود و حدود ۵ تا ۱۰ درصد اسپیسر اضافه برای شکستگی احتمالی و تقویت نقاط حساس تهیه شود. این اسپیسرهای اضافی معمولاً در لبهها، گوشهها، اطراف بازشوها، زیر محل وصله میلگردها، مسیر حرکت کارگران و نقاطی که شبکه آرماتور خیز دارد نصب میشوند. پس از چیدمان نیز باید پایداری شبکه پیش از بتنریزی کنترل شود؛ اگر آرماتورها با فشار دست یا عبور کنترلشده کارگران پایین میروند، فاصله اسپیسرها زیاد است یا ظرفیت باربری آنها کافی نیست.
فاصله مناسب اسپیسر در ستون، دیوار و سقف
در ستون، دیوار و سقف، نوع عملکرد اسپیسر با فونداسیون تفاوت دارد. در ستون و دیوار، اسپیسر بیشتر برای حفظ فاصله جانبی قفسه آرماتور از قالب استفاده میشود. در سقف و دال، اسپیسر باید شبکه میلگرد را در ارتفاع درست نگه دارد و همزمان باعث ایجاد نقطه ضعف در بتن نشود. به همین دلیل انتخاب مدل اسپیسر باید با شکل عضو بتنی هماهنگ باشد.
فاصله اجرایی اسپیسر در ستونها
اسپیسرهای ستون باید در چند تراز ارتفاعی، معمولاً در قسمت پایین، میانی و بالایی قفسه آرماتور نصب و به خاموتها متصل شوند. در امتداد طول ستون، فاصله مرکز تا مرکز اسپیسرها نباید از 100d بیشتر باشد. همچنین اسپیسرها باید روی بخش مستقیم خاموت قرار گیرند و از نصب آنها روی محل خم خاموت خودداری شود.
منظور از d باید بر اساس ضابطه یا مرجع فنی پروژه مشخص شود؛ زیرا ممکن است به قطر میلگرد یا خاموت موردنظر اشاره داشته باشد.
اسپیسرگذاری ستونهای کوچک
در ستونهای مربع یا مستطیل که ابعاد اضلاع آنها کمتر از 50d است، معمولاً در وسط هر ضلع کوتاه یک اسپیسر نصب میشود. روی هر ضلع بلند نیز دو اسپیسر نزدیک دو انتهای بخش مستقیم خاموت قرار میگیرد.
اسپیسرهای اضلاع بلند باید حدود ۵۰ میلیمتر از محل خم خاموت فاصله داشته باشند تا روی قسمت خمشده قرار نگیرند. با این چیدمان، برای هر مقطع ستون کوچک معمولاً به ۶ اسپیسر نیاز است.

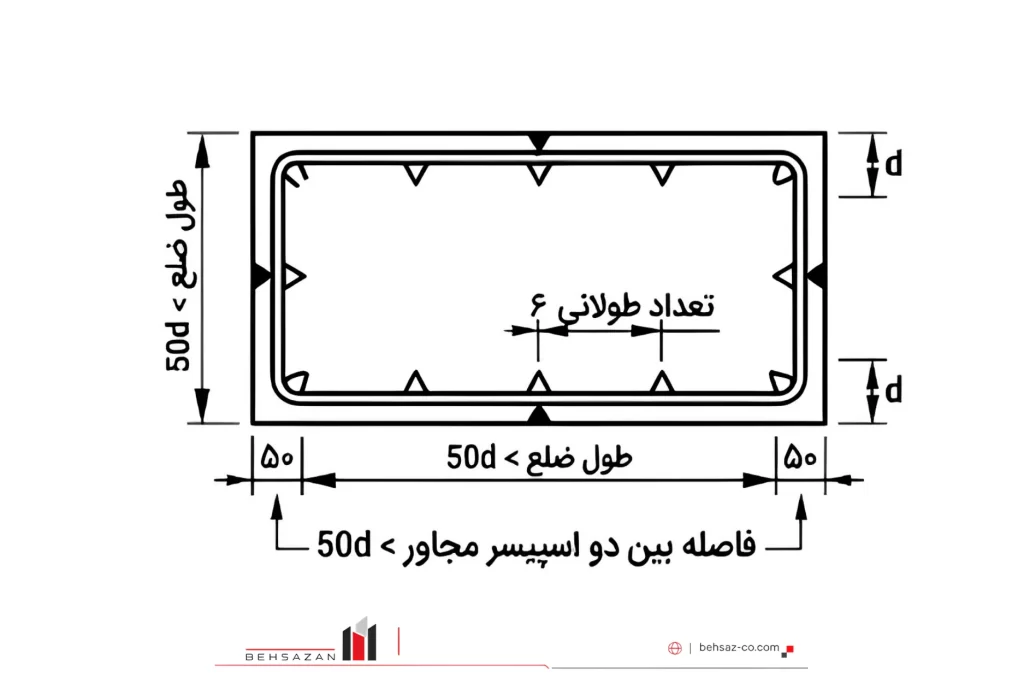

اسپیسرگذاری ستونهای عریض
در ستونهایی که طول یک یا چند ضلع آنها بیشتر از 50d است، ابتدا دو اسپیسر در دو انتهای بخش مستقیم خاموت نصب میشود. محل نصب باید بهگونهای انتخاب شود که اسپیسرها روی خم خاموت قرار نگیرند.
اگر فاصله میان دو اسپیسر انتهایی از 50d بیشتر باشد، باید اسپیسرهای میانی اضافه شوند. در ضلعهای کوتاهتر که طول آنها از 50d تجاوز نمیکند، معمولاً یک اسپیسر در وسط ضلع کافی است.

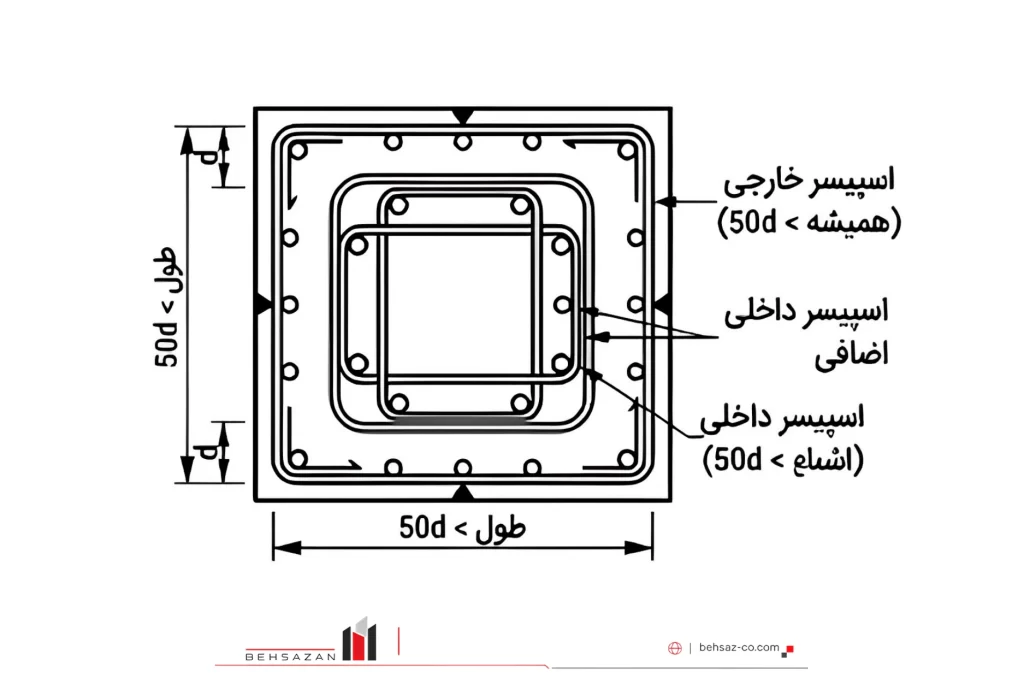

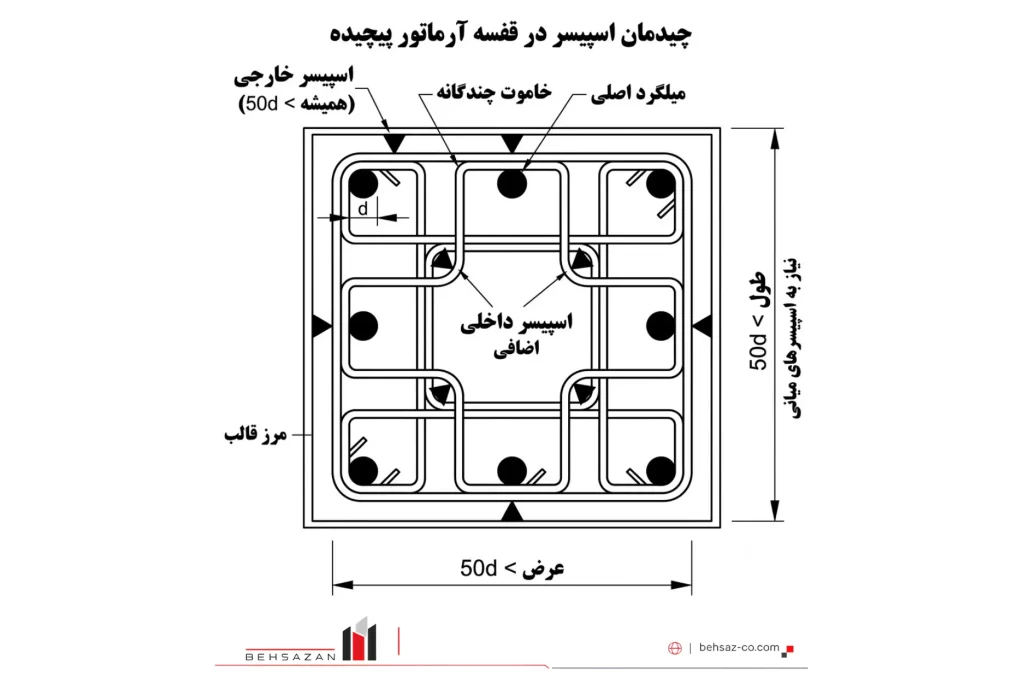

اسپیسرگذاری ستونهای دارای چند خاموت
در ستونهایی که برای مهار میلگردها از چند خاموت یا خاموتهای داخلی استفاده شده است، تنها نصب اسپیسر در محیط بیرونی قفسه کافی نیست. در این ستونها باید متناسب با شکل خاموتبندی، یک یا چند اسپیسر اضافی نیز نصب شود.
اسپیسرهای اضافی نباید روی قسمت خم خاموت قرار گیرند و فاصله میان اسپیسرهای مجاور نیز نباید از 50d بیشتر شود. هدف این است که تمام بخشهای قفسه آرماتور در زمان قالببندی و بتنریزی پایدار بمانند.

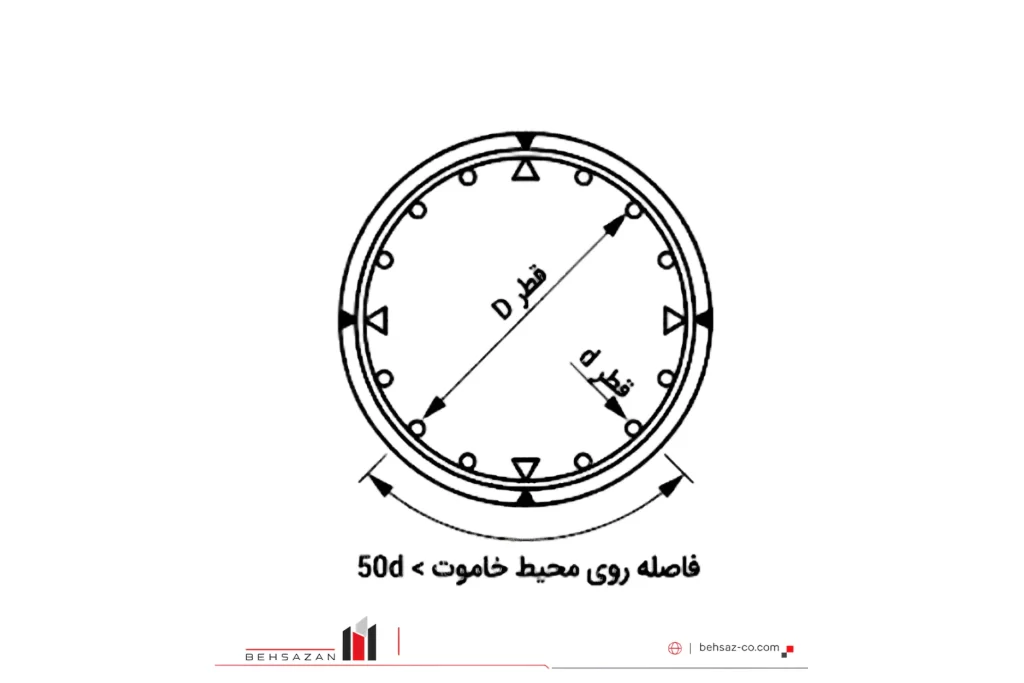

اسپیسرگذاری ستونهای دایرهای
در ستونهای دایرهای، روی هر خاموت حلقوی باید حداقل ۴ اسپیسر نصب شود. این اسپیسرها باید با فاصلههای تقریباً مساوی در پیرامون حلقه توزیع شوند تا کاور بتن در تمام محیط ستون یکنواخت باقی بماند.
فاصله میان دو اسپیسر روی محیط خاموت نباید از 50d بیشتر شود. در ستونهایی که از خاموت مارپیچ استفاده میکنند نیز همین اصل رعایت میشود و اسپیسرها باید بهطور منظم در اطراف قفسه نصب شوند.

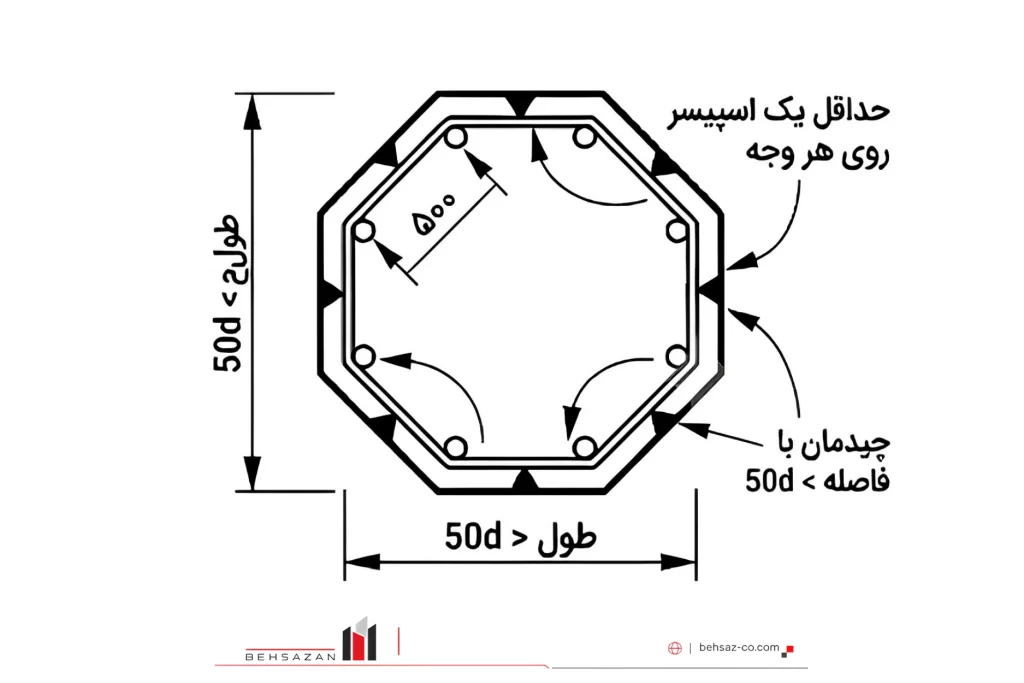

اسپیسرگذاری ستونهای چندضلعی
در ستونهای چندضلعی، حداقل یک اسپیسر روی هر وجه ستون نصب میشود. این چیدمان کمک میکند قفسه آرماتور در مرکز قالب قرار بگیرد و کاور میلگرد در تمام وجوه حفظ شود.
اگر طول یکی از وجوه بیشتر از 50d باشد، باید دو اسپیسر نزدیک دو انتهای بخش مستقیم خاموت نصب شود. در صورتی که فاصله میان آنها همچنان از 50d بیشتر باشد، اسپیسرهای میانی نیز اضافه میشوند.
نکته اجرایی مشترک
در تمام ستونها، اسپیسرها باید در اطراف قفسه آرماتور بهصورت متعادل توزیع شوند. نصب اسپیسر فقط در یک سمت میتواند باعث حرکت قفسه به سمت مقابل و کاهش کاور میلگرد شود. به همین دلیل، محل اسپیسرها باید پس از بستن قالب و پیش از بتنریزی دوباره کنترل شود.
فاصله اجرایی اسپیسر در دیوارهای بتنی
در دیوارهای بتنی، اسپیسرها باید بهصورت شبکهای و منظم در امتداد طول و ارتفاع دیوار نصب شوند تا فاصله آرماتورها از قالب در تمام سطح ثابت بماند. فاصله اسپیسرها در هر دو جهت نباید از 50D یا ۵۰۰ میلیمتر، هرکدام که بزرگتر است، بیشتر شود.
برای حفظ کاور یکنواخت در دو سمت دیوار، اسپیسرهای دو وجه مقابل بهتر است در یک راستا قرار گیرند؛ یعنی هنگام مشاهده دیوار از روبهرو، محل نصب آنها با یکدیگر همتراز باشد. این چیدمان احتمال کجشدن یا جابهجایی شبکه آرماتور را هنگام قالببندی، بتنریزی و ویبره کاهش میدهد.
در انتهای دیوار، اگر میلگردهای افقی به آرماتور دیگری متصل یا مهار نشده باشند، باید از اسپیسرهای انتهایی استفاده شود. فاصله این اسپیسرها از یکدیگر حداکثر ۱۰۰۰ میلیمتر در نظر گرفته میشود.
نکات اجرایی مهم
- اسپیسرها در طول و ارتفاع دیوار بهصورت یکنواخت پخش شوند.
- محل اسپیسرهای دو طرف دیوار تا حد امکان همراستا باشد.
- در گوشهها، اطراف بازشوها و نقاط متراکم آرماتور، اسپیسر اضافی نصب شود.
- اسپیسر باید محکم به میلگرد متصل شود و در زمان بستن قالب جابهجا نشود.
- پیش از بتنریزی، فاصله واقعی میلگرد از قالب در هر دو وجه کنترل شود.

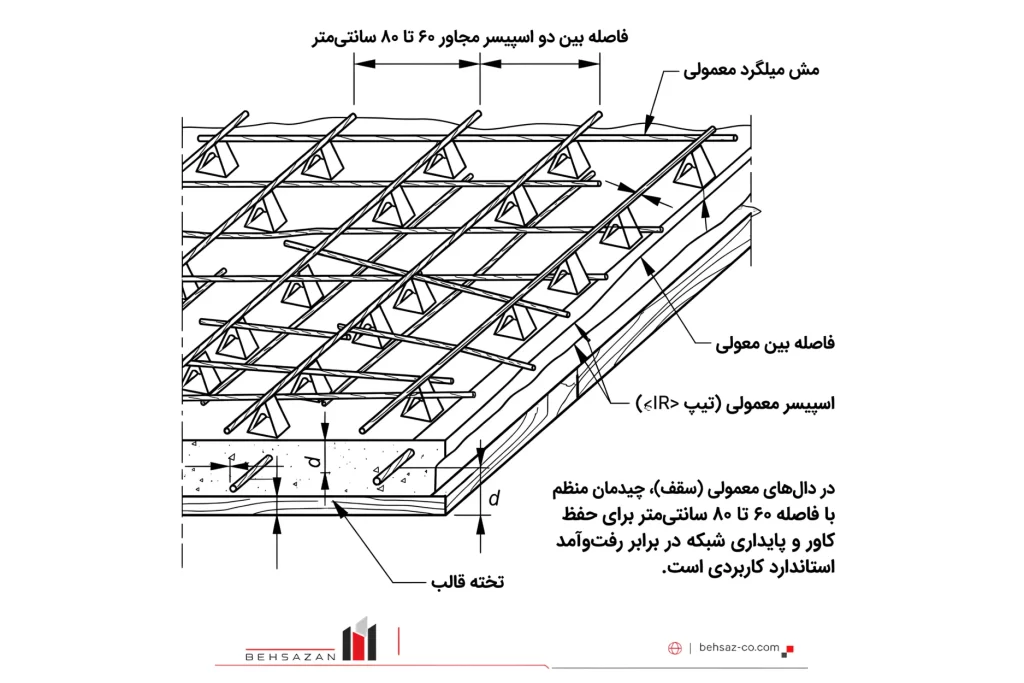

فاصله اسپیسر در سقف و دال بتنی
در سقف و دال بتنی، فاصله اسپیسر به وزن مش، ضخامت دال، قطر میلگرد و میزان رفتوآمد اجرایی بستگی دارد. در دالهای معمولی، چیدمان حدود ۶۰ تا ۸۰ سانتیمتر کاربردی است. در سقفهایی که مش سبکتر دارند، فاصلهها ممکن است نزدیک به ۸۰ سانتیمتر باشد، اما در نواحی پرتردد، مسیر حرکت کارگران، محل عبور شیلنگ پمپ یا نقاطی با آرماتور سنگینتر باید اسپیسر اضافی در نظر گرفته شود.
در سقف نباید فقط به تعداد کلی اسپیسر نگاه کرد. اگر اسپیسرها در یک سمت متمرکز شوند و بخشهای دیگر بدون تکیهگاه بمانند، کاور زیرین در عمل یکنواخت نخواهد بود. بهترین روش، چیدمان منظم، کنترل تراز میلگرد و بررسی پایداری شبکه قبل از بتنریزی است.
فاصله اجرایی اسپیسر در تیرها
در امتداد طول تیر، فاصله مرکز تا مرکز اسپیسرها نباید از ۱۰۰۰ میلیمتر بیشتر شود. همچنین در دو انتهای هر میلگرد طولی باید اسپیسر قرار گیرد تا آرماتورها هنگام قالببندی، بتنریزی و ویبره از موقعیت طراحیشده خارج نشوند.
اسپیسرهای تیر در سه ناحیه اصلی نصب میشوند:
- زیر میلگردهای کف تیر
- در طرفین و ارتفاع تیر
- در صورت نیاز، در بخش فوقانی قفسه آرماتور

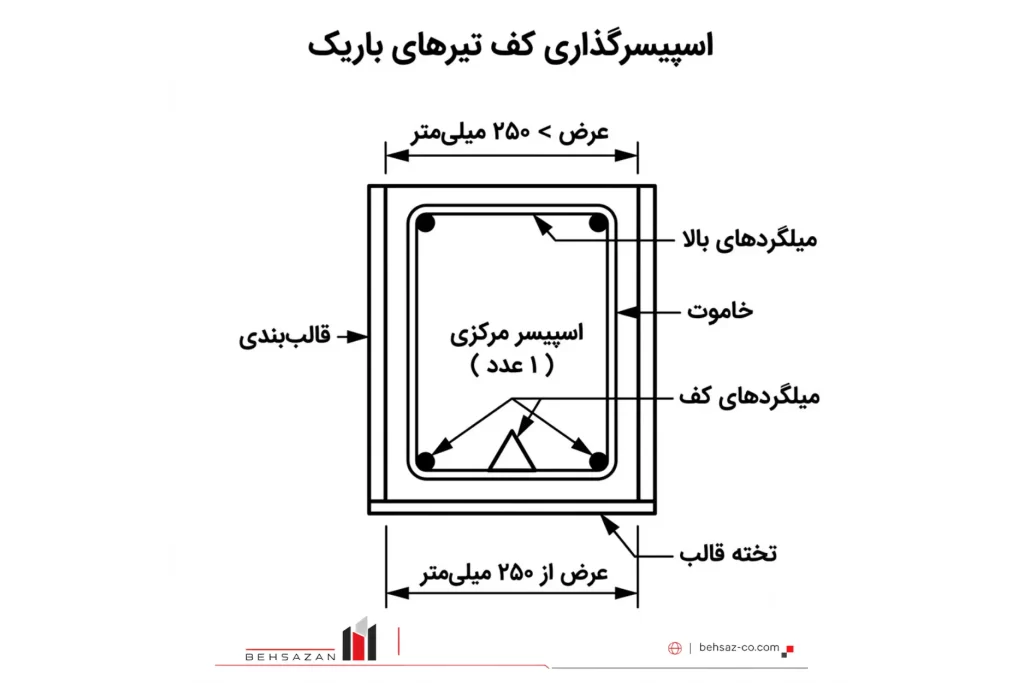

اسپیسرگذاری کف تیرهای باریک
در تیرهایی با عرض کمتر از ۲۵۰ میلیمتر، معمولاً یک اسپیسر در مرکز عرض تیر قرار میگیرد. اسپیسر باید بهگونهای نصب شود که میلگردهای کف را بهصورت پایدار نگه دارد و کاور زیرین در تمام طول تیر حفظ شود.

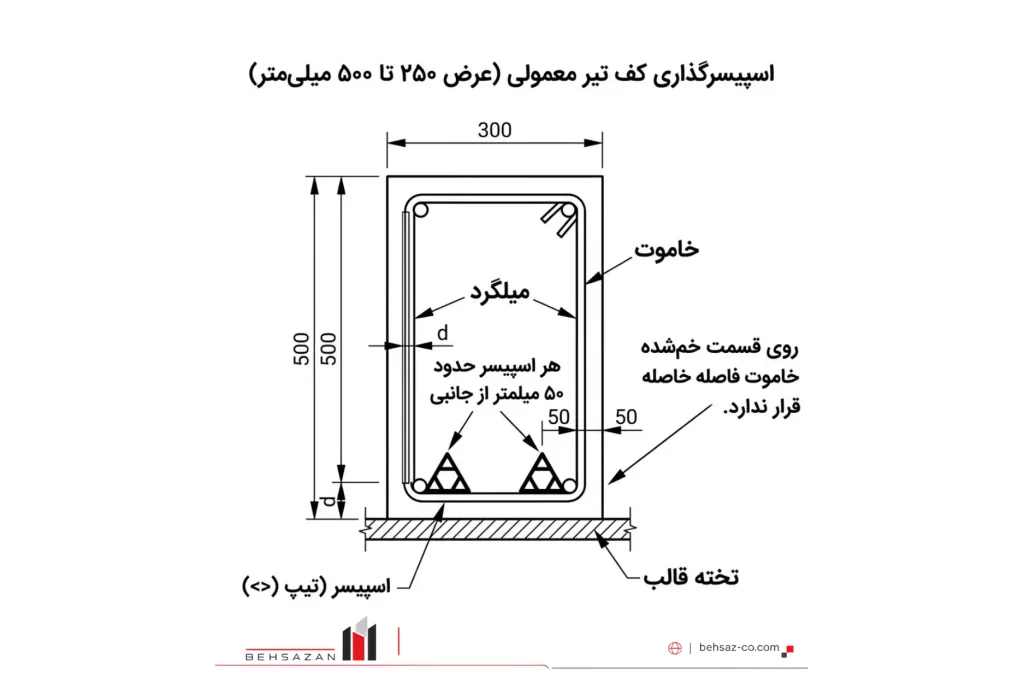

اسپیسرگذاری کف تیرهای معمولی
در تیرهایی با عرض ۲۵۰ تا ۵۰۰ میلیمتر، در هر مقطع دو اسپیسر نصب میشود. هر اسپیسر باید حدود ۵۰ میلیمتر از لبه جانبی خاموت فاصله داشته باشد و روی قسمت خمشده خاموت قرار نگیرد.

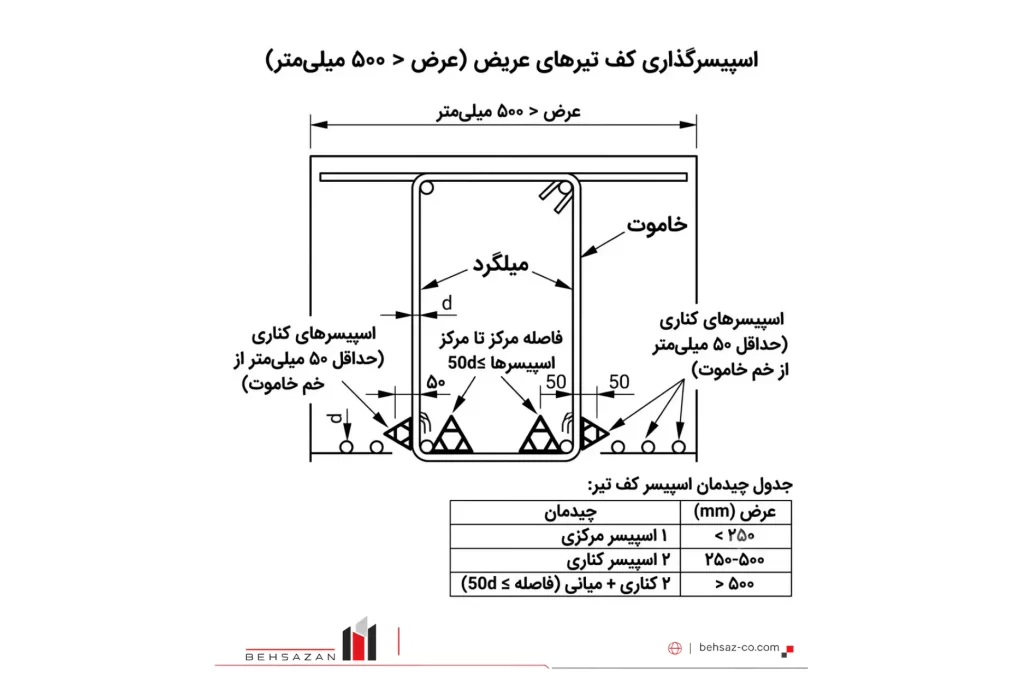

اسپیسرگذاری کف تیرهای عریض
در تیرهایی با عرض بیشتر از ۵۰۰ میلیمتر، ابتدا دو اسپیسر در دو طرف مقطع و حدود ۵۰ میلیمتر دورتر از محل خم خاموت نصب میشود. سپس در قسمت میانی کف تیر، اسپیسرهای اضافی قرار میگیرند تا فاصله مرکز تا مرکز آنها از 50d بیشتر نشود.
| عرض تیر | تعداد و نحوه چیدمان اسپیسر کف |
|---|---|
| کمتر از ۲۵۰ میلیمتر | یک اسپیسر در مرکز عرض تیر |
| ۲۵۰ تا ۵۰۰ میلیمتر | دو اسپیسر نزدیک دو طرف خاموت |
| بیشتر از ۵۰۰ میلیمتر | دو اسپیسر کناری بههمراه اسپیسرهای میانی با فاصله حداکثر 50d |
اسپیسرگذاری در ارتفاع تیر
در تیرهای باریک و معمولی، در هر طرف تیر یک اسپیسر در میانه ارتفاع نصب میشود تا فاصله جانبی قفسه آرماتور از قالب ثابت بماند.
در تیرهای عمیق با ارتفاع بیشتر از 100d، باید تعداد اسپیسرهای جانبی افزایش پیدا کند؛ بهطوریکه فاصله مرکز تا مرکز دو اسپیسر مجاور از 50d بیشتر نشود.
نکته اجرایی
اسپیسرها نباید روی خم خاموت نصب شوند. پیش از بتنریزی نیز باید کاور زیرین و جانبی تیر، پایداری قفسه آرماتور و محل اسپیسرهای انتهایی کنترل شود. منظور از d نیز باید مطابق تعریف مرجع فنی پروژه مشخص باشد.
مطالعه کنید: افزودنی مناسب بتنریزی ستون و دیوار برشی با تراکم آرماتور بالا
اشتباهات رایج در انتخاب و نصب اسپیسر
بخشی از مشکلات کاور میلگرد به دلیل کم بودن تعداد اسپیسر نیست؛ بلکه به دلیل انتخاب اشتباه مدل یا نصب نادرست ایجاد میشود. برای مثال، استفاده از اسپیسر سبک در فونداسیون سنگین، مصرف اسپیسر کفی در سطح قائم، چیدمان نامنظم یا نصب اسپیسر فقط در نقاط قابل مشاهده، همگی باعث میشوند کاور واقعی با نقشه مطابقت نداشته باشد.
- انتخاب اسپیسر فقط بر اساس قیمت و بیتوجهی به تحمل بار.
- استفاده از تکه سنگ، آجر، چوب یا مصالح نامطمئن به جای اسپیسر استاندارد.
- زیاد کردن فاصله اسپیسرها برای کاهش هزینه جزئی، در حالی که ریسک کاور نامناسب بالا میرود.
- نصب نکردن اسپیسر در لبهها، گوشهها، کنار بازشوها و نقاطی که آرماتور لق است.
- استفاده از اسپیسر نامناسب برای ستون و دیوار به جای اسپیسر چرخی یا دیواری.
- کنترل نکردن جابهجایی شبکه بعد از عبور کارگران، نصب تأسیسات یا عملیات قالببندی.
- بیتوجهی به فشار بتن تازه و ویبره که میتواند آرماتور را از جای خود خارج کند.
| اشتباه اجرایی | نتیجه احتمالی | راهکار پیشگیری |
| فاصله زیاد بین اسپیسرها | خیز شبکه آرماتور و کاهش کاور | چیدمان شبکهای و کنترل قبل از بتنریزی |
| اسپیسر ضعیف در فونداسیون | شکستن یا له شدن زیر وزن آرماتور | انتخاب مدل سنگین و متناسب با بار |
| استفاده از مصالح متفرقه | کاور نامنظم و ضعف موضعی بتن | مصرف اسپیسر استاندارد و همارتفاع |
| نصب کم در ستون و دیوار | چسبیدن میلگرد به قالب در یک وجه | نصب اسپیسر در چند تراز و چند جهت |
| بیتوجهی به ویبره | جابهجایی قفسه آرماتور | کنترل حین بتنریزی و اصلاح نقاط حساس |
راهنمای خرید اسپیسر بر اساس نوع عضو بتنی
برای خرید اسپیسر، ابتدا باید نوع عضو بتنی، ضخامت کاور، وزن آرماتور و شرایط اجرا مشخص شود. اسپیسر مناسب فونداسیون با اسپیسر مناسب ستون یا سقف یکسان نیست. اگر عضو بتنی سنگین باشد، اسپیسر باید تحمل بار بیشتری داشته باشد. اگر عضو قائم باشد، شکل اسپیسر باید به گونهای باشد که کاور جانبی را حفظ کند. اگر سازه در محیط مرطوب یا خورنده قرار دارد، دقت اجرای کاور اهمیت بیشتری پیدا میکند.
در خرید اسپیسر فقط به عدد کاور توجه نکنید. برای مثال، دو اسپیسر ممکن است هر دو کاور ۵ سانتیمتر ایجاد کنند، اما تحمل بار، سطح تماس، پایداری زیر شبکه و کیفیت ساخت آنها متفاوت باشد. همچنین در پروژههایی که سطح بتن اکسپوز است یا آببندی اهمیت دارد، جنس اسپیسر و نوع تماس آن با بتن باید دقیقتر انتخاب شود.
| نوع عضو | ویژگی مورد نیاز اسپیسر | پیشنهاد انتخاب |
| فونداسیون و رافت | تحمل بار بالا و پایداری روی سطح | اسپیسر کفی سنگین، بتنی یا پلاستیکی مقاوم |
| سقف و دال | ارتفاع دقیق و پخش مناسب در شبکه | اسپیسر سقفی سبک تا متوسط متناسب با کاور |
| ستون | حفظ کاور جانبی در قالب بسته | اسپیسر چرخی با قطر متناسب با کاور |
| دیوار بتنی | ثبات در دو وجه و مقاومت در فشار بتن | اسپیسر دیواری یا چرخی در شبکه منظم |
| تیر و شناژ | قرارگیری پایدار زیر میلگردهای طولی | اسپیسر خطی یا پایهدار مقاوم |
همچنین بیشتر بخوانید: بهترین ترکیب افزودنی بتن و الیاف برای کف کارخانههای پرتردد
چطور قبل از بتنریزی فاصله اسپیسرها را کنترل کنیم؟
قبل از بتنریزی، یک بازدید ساده میتواند از بسیاری از ایرادهای اجرایی جلوگیری کند. ابتدا باید بررسی شود که اسپیسرها در کل سطح بهصورت منظم پخش شدهاند یا فقط در نقاط محدود قرار گرفتهاند. سپس باید با راه رفتن کنترلشده روی مسیرهای اجرایی، پایداری شبکه بررسی شود. اگر شبکه آرماتور با فشار پا پایین میرود یا لق میزند، تعداد یا نوع اسپیسر کافی نیست.
- کاور مورد نیاز را از نقشه سازه یا دستور ناظر استخراج کنید.
- نوع عضو بتنی را مشخص کنید: فونداسیون، سقف، ستون، دیوار، تیر یا شناژ.
- با توجه به وزن آرماتور، نوع اسپیسر و فاصله چیدمان را انتخاب کنید.
- در لبهها، کنار بازشوها، محل تراکم آرماتور و مسیر رفتوآمد اجرایی اسپیسر اضافی بگذارید.
- قبل از بتنریزی، فاصله واقعی میلگرد تا قالب یا سطح زیرین را کنترل کنید.
- حین بتنریزی و ویبره، نقاطی را که احتمال جابهجایی دارند دوباره بررسی کنید.
سوالات متداول درباره فاصله استاندارد اسپیسر بتن
فاصله استاندارد اسپیسر بتن دقیقاً چند سانتیمتر است؟
برای همه پروژهها عدد ثابت وجود ندارد. در اجرای معمولی، برای فونداسیون و دالها فاصله حدود ۵۰ تا ۸۰ سانتیمتر کاربرد دارد، اما عدد نهایی به نقشه، وزن آرماتور، نوع عضو و شرایط بتنریزی بستگی دارد.
برای هر متر مربع فونداسیون چند اسپیسر لازم است؟
در فونداسیون معمولی معمولاً حدود ۲ تا ۳ عدد اسپیسر در هر متر مربع استفاده میشود. در رافتهای سنگین یا شبکههای دو لایه ممکن است تعداد بیشتری نیاز باشد.
فاصله اسپیسر سقف با فونداسیون فرق دارد؟
بله. فونداسیون معمولاً بار آرماتور بیشتری دارد و به اسپیسر مقاومتر و گاهی فاصله کمتر نیاز دارد. در سقف، نوع مش، ضخامت دال و رفتوآمد اجرایی تعیینکننده است.
در ستون از چه نوع اسپیسر باید استفاده کرد؟
در ستون معمولاً از اسپیسر چرخی استفاده میشود تا کاور جانبی میلگرد از قالب حفظ شود. نصب اسپیسر باید در چند تراز و چند جهت انجام شود.
آیا میتوان به جای اسپیسر از سنگ یا آجر استفاده کرد؟
این کار توصیه نمیشود. سنگ، آجر یا چوب ارتفاع دقیق، پایداری و هماهنگی لازم با بتن را تضمین نمیکنند و ممکن است باعث ایجاد ضعف موضعی یا کاور نامنظم شوند.
چرا با وجود نصب اسپیسر، کاور میلگرد اشتباه اجرا میشود؟
دلایل رایج شامل فاصله زیاد اسپیسرها، تحمل بار پایین، جابهجایی شبکه هنگام بتنریزی، نصب نامنظم و کنترل نکردن قفسه آرماتور بعد از قالببندی است.
آیا فاصله اسپیسرها باید در نقشه سازه نوشته شود؟
در بسیاری از پروژهها کاور میلگرد در نقشه مشخص میشود، اما فاصله دقیق اسپیسرها ممکن است به روش اجرا و دستور ناظر وابسته باشد. بهتر است چیدمان پیشنهادی قبل از بتنریزی تأیید شود.
جمعبندی
فاصله استاندارد اسپیسر بتن باید بر اساس نوع عضو بتنی، ضخامت کاور، وزن آرماتور، شرایط قالببندی و فشار بتنریزی انتخاب شود. در فونداسیون، به دلیل وزن زیاد شبکه و حساسیت کاور زیرین، فاصله حدود ۵۰ تا ۷۵ سانتیمتر یا حدود ۲ تا ۳ عدد در هر متر مربع راهنمای اجرایی رایجی است. در سقف و دال، فاصله حدود ۶۰ تا ۸۰ سانتیمتر کاربرد دارد و در ستون و دیوار باید اسپیسرها در چند تراز و چند جهت نصب شوند تا قفسه آرماتور به قالب نچسبد.
نکته اصلی این است که اسپیسر فقط یک قطعه مصرفی ساده نیست؛ بخشی از کنترل کیفیت سازه بتنی است. اگر اسپیسر مناسب انتخاب نشود یا فاصله نصب آن زیاد باشد، کاور میلگرد بهدرستی اجرا نمیشود و دوام سازه در بلندمدت آسیب میبیند. بهترین تصمیم این است که قبل از خرید و نصب، نوع عضو، مقدار کاور، وزن آرماتور و شرایط اجرای بتن بررسی شود و چیدمان اسپیسرها قبل از بتنریزی توسط تیم اجرا و ناظر کنترل گردد.
