از عایق رطوبتی بتن برای جلوگیری از نفوذ آب و رطوبت به داخل بتن استفاده می شود . این عایق در زمانی که سازه در معرض بارندگی ، خاک مرطوب، آب زیرزمینی یا تماس مستقیم با آب باشد ؛ مثل فونداسیون، زیرزمین، استخر، مخزن آب و بام بتنی
بتن با وجود مقاومت فشاری بالا، در برابر نفوذ آب و رطوبت یک ماده کاملاً غیرمقاوم و آسیب پذیر هستش و آب از کوچک ترین ذرات بتن عبور می کند . ساختار بتن باعث میشود آب بهمرور زمان از میان مویرگی هاو ترکهای ریز بتن عبور کند و به آرماتور و لایههای زیرین برسد. این موضوع باعث شده «عایق رطوبتی بتن» به یکی از مهمترین اقلام در پروژههای ساختمانی، صنعتی و زیرساختی تبدیل شود. در این مقاله بررسی میکنیم عایق رطوبتی بتن دقیقاً چیست، چرا اهمیت دارد، چه انواعی دارد و در چه پروژههایی اجرای آن الزامی است.

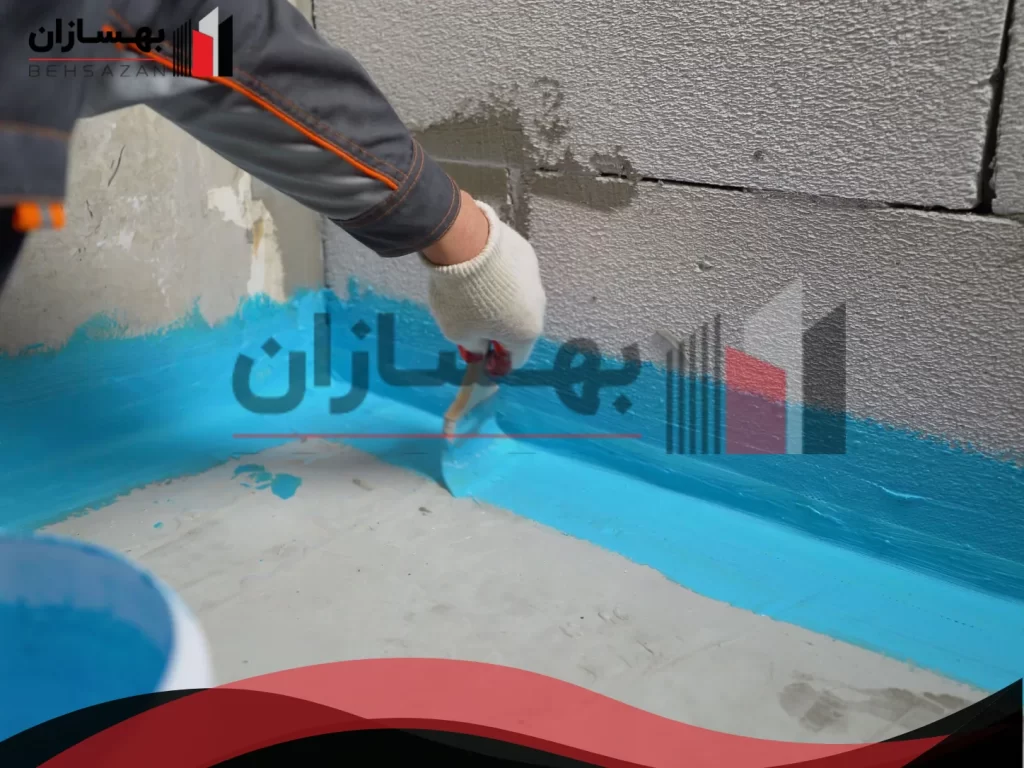

عایق رطوبتی بتن چیست؟
عایق رطوبتی بتن به مجموعهای از مواد و روشها گفته میشود که برای جلوگیری از نفوذ آب، رطوبت و بخار آب به داخل سازه بتنی به کار میروند. این عایقها میتوانند بهصورت پوشش سطحی، افزودنی داخل مخلوط بتن، یا نوار و ورق در محل درزهای اجرایی استفاده شوند. هدف اصلی از اجرای عایق رطوبتی بتن، حفظ یکپارچگی سازه، جلوگیری از خوردگی آرماتور و افزایش عمر مفید بتن در برابر شرایط محیطی است.
| موضوع | توضیح |
|---|---|
| تعریف عایق رطوبتی بتن | مجموعهای از مواد و روشها برای کاهش یا جلوگیری از نفوذ آب و رطوبت به داخل بتن است. |
| هدف اصلی | جلوگیری از نفوذ آب، نم، یونهای مخرب و کاهش آسیبهای ناشی از رطوبت |
| محل استفاده | فونداسیون، دیوار حائل، زیرزمین، استخر، مخزن، بام بتنی، سرویس بهداشتی، تونل و سازههای مدفون |
| زمان اجرا | بسته به نوع عایق، هنگام ساخت بتن یا پس از اجرای عضو بتنی |
| روش عملکرد | ایجاد لایه محافظ روی سطح، پر کردن منافذ بتن یا کاهش نفوذپذیری بتن از داخل |
| نتیجه صحیح اجرا | افزایش دوام بتن، کاهش نمزدگی، خوردگی میلگرد و هزینه تعمیرات آینده |
دلیل نفوذپذیری بتن در برابر آب
بتن از دانهبندی سنگی، سیمان و آب ساخته میشود و در فرآیند هیدراتاسیون سیمان، بخشی از آب اضافی به شکل حفرات و مویرگهای ریز در توده بتن باقی میماند. همین حفرات موئین مسیر ورود آب و رطوبت را فراهم میکنند. علاوه بر این، ترکهای خوردگی ناشی از انقباض خمیری، بارگذاری یا نوسانات دما نیز مسیرهای اضافی برای نفوذ آب ایجاد میکنند. به همین دلیل حتی بتن با طرح اختلاط مناسب هم بدون عایق رطوبتی در بلندمدت دچار نفوذ آب میشود.
چرا رطوبت برای بتن و سازه خطرناک است؟
خوردگی آرماتور
وقتی رطوبت همراه با اکسیژن به آرماتور داخل بتن برسد، فرآیند زنگزدگی آغاز میشود. محصولات خوردگی حجمی تا چند برابر بزرگتر از فولاد اولیه دارند و همین انبساط باعث ترک خوردن و پوستهپوسته شدن بتن روی میلگرد میشود. در این مرحله دیگر صرفاً یک مشکل ظاهری نیست، بلکه مقاومت سازهای اعضا بهطور جدی کاهش مییابد. در پروژه های قدیمی داشتیم که بعد از مدت ها زیرساخت فلزی و آرماتور سازه به دلیل رطوبت فرسوده و زنگ زده شده و بتن هم از لحاظ ساختاری مقاومت روز اول رو نداشته و سازه به شدت سست و آسیب پذیر شده بود .
یخزدگی و ذوب
در فصل زمستان در یک سری از نقاط کشور بارش برف زیادی میبارد و شدت سردی هوا بسیار بالا هستش و در مناطق سردسیر به دلیل باذش برف بسیار زیاد ، آب نفوذکرده در حفرات بتن هنگام یخزدن حجمش افزایش مییابد و فشار داخلی زیادی به بدنه بتن وارد میکند. تکرار این چرخه یخزدن و ذوب شدن بتن و آب در طول فصول سرد ، باعث ریزش سطحی و ترکخوردگی پیشرونده بتن میشود؛ مشکلی که عایق رطوبتی بتن میتواند تا حد زیادی از آن جلوگیری کند.
کاهش مقاومت و دوام سازه
نفوذ مداوم رطوبت، واکنشهای شیمیایی مضری مانند حمله سولفاتها و کربناتاسیون را در سریع تر میکند . این واکنشها ساختار داخلی بتن را تضعیف کرده و در درازمدت مقاومت فشاری و کششی سازه را کاهش میدهند.

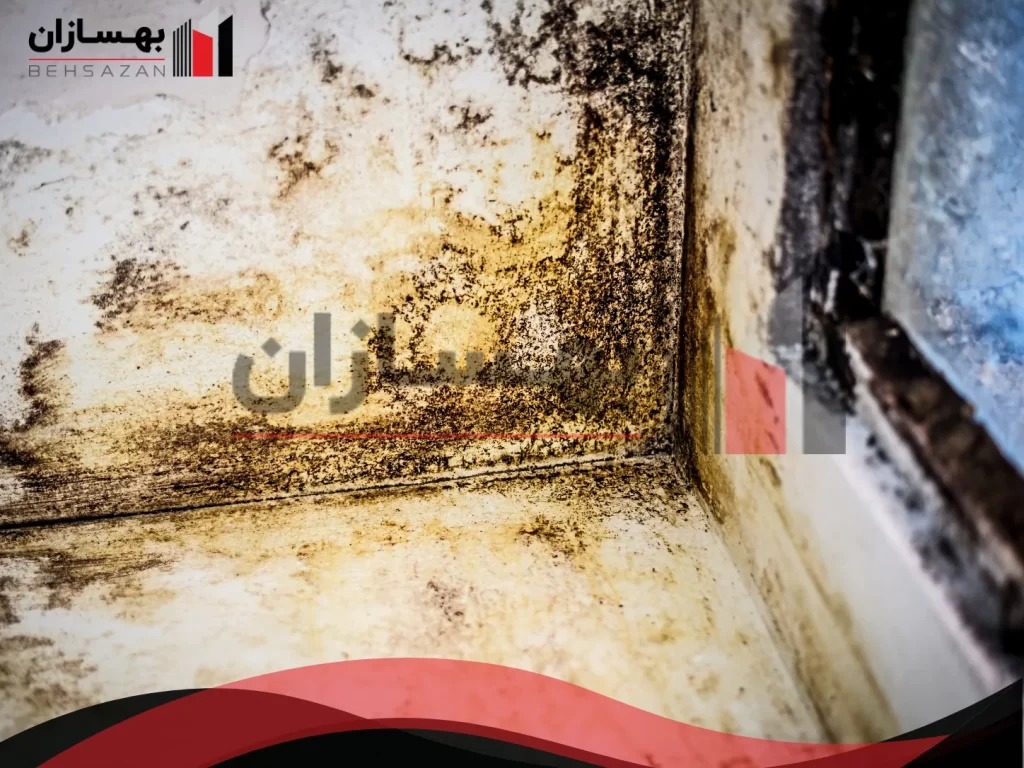

رشد کپک و بوی نامطبوع در سازه
در فضاهای بسته مانند زیرزمین، انباری و پارکینگ، رطوبت باقیمانده در بتن محیط مناسبی برای رشد کپک و قارچ فراهم میکند که هم به سلامت ساکنان آسیب میزند و هم کیفیت هوای داخل ساختمان را پایین میآورد.

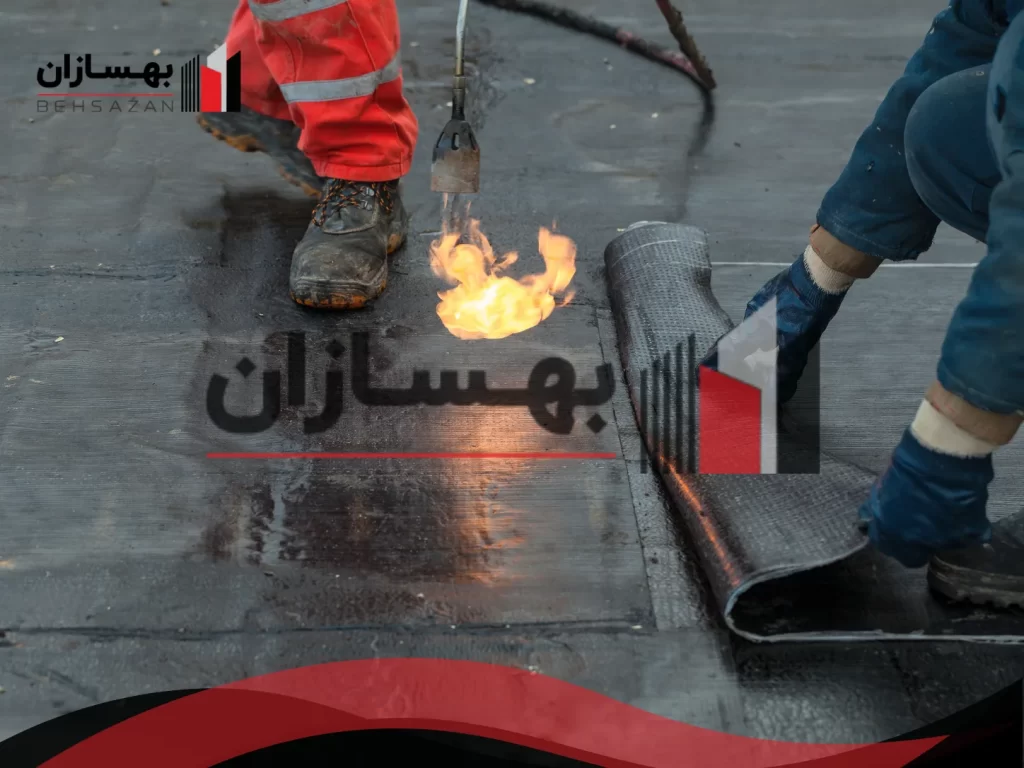

انواع عایق رطوبتی بتن
عایقهای سطحی و پوششی
این نوع عایقها بهصورت لایهای روی سطح بتن اجرا میشوند و مانند یک سپر فیزیکی مانع تماس مستقیم آب با بتن میشوند. قیرگونی، ورقهای bituminous، پوششهای پلیمری و رزینی از رایجترین گزینهها در این دسته هستند. این روش برای پشتبام، تراس و دیوارهای در تماس با خاک بسیار متداول است.
عایقهای نفوذی و کریستالی
عایقهای کریستالی موادی هستند که پس از اجرا روی سطح بتن، از طریق آب موجود در حفرات به داخل بتن نفوذ کرده و با ترکیبات سیمانی واکنش میدهند. حاصل این واکنش تشکیل کریستالهای غیرمحلول در آب است که منافذ موئینه بتن را میبندند. مزیت اصلی این روش آن است که آببندی در عمق بتن اتفاق میافتد، نه فقط در سطح، و در برابر سایش و آسیب مکانیکی مقاومتر است.
افزودنیهای آببندکننده داخل بتن
برخی افزودنیها هنگام ساخت بتن به مخلوط اضافه میشوند و با کاهش تخلخل و ریزکردن حبابهای هوا، نفوذپذیری بتن را از همان مرحله اختلاط پایین میآورند. استفاده از مجصول عایق رطوبتی BW12 یکی از راهکارهای رایج برای این منظور است که هم در بتنهای نو و هم در ترمیم سطوح آسیبدیده کاربرد دارد و مقاومت بتن را در برابر نفوذ آب بهطور محسوسی افزایش میدهد.
واتراستاپها در درزهای اجرایی
یکی از ضعیفترین نقاط هر سازه بتنی از نظر نفوذ آب، درزهای اجرایی بین دو مرحله بتنریزی است. در این نقاط از نوارهای واتراستاپ (PVC یا هیدروفیلیک) استفاده میشود تا مسیر نفوذ آب از میان درز مسدود شود. برای آشنایی کامل با اصول اجرای این نوارها میتوانید مقاله آببندی درز اجرایی بتن با واتراستاپ را مطالعه کنید.
جدول مقایسه انواع عایق رطوبتی بتن
| نوع عایق | نحوه عملکرد | کاربرد مناسب | نکته مهم |
|---|---|---|---|
| عایق سیمانی | ایجاد لایه مقاوم در برابر نفوذ آب روی سطح | مخزن، استخر، سرویس و دیوار بتنی | سطح باید برای اجرای عایق مناسب آماده شود. |
| عایق پلیمری | تشکیل پوشش انعطافپذیر و نسبتاً آببند | بام، تراس و سطوح دارای احتمال ترک مویی | انعطافپذیری آن معمولاً بیشتر از پوشش سیمانی ساده است. |
| عایق کریستالی نفوذگر | نفوذ مواد فعال در منافذ بتن و کاهش مسیرهای عبور آب | مخزن، زیرزمین، تونل و فونداسیون | عملکرد آن به کیفیت و شرایط بتن وابسته است. |
| عایق قیری یا ممبران | ایجاد یک سد فیزیکی در برابر آب | فونداسیون، بام و دیوارهای مدفون | محافظت از لایه در برابر سوراخشدن اهمیت دارد. |
| افزودنی آببند بتن | در هنگام اختلاط به بتن اضافه میشود | سازههایی که از ابتدا برای کاهش نفوذپذیری طراحی شدهاند | جای طراحی صحیح طرح اختلاط و اجرای مناسب بتن را نمیگیرد. |
| پوشش رزینی مانند اپوکسی | ایجاد سطح متراکم و مقاوم | مخازن، کف صنعتی و برخی محیطهای خاص | باید متناسب با شرایط تماس با آب و مواد شیمیایی انتخاب شود. |

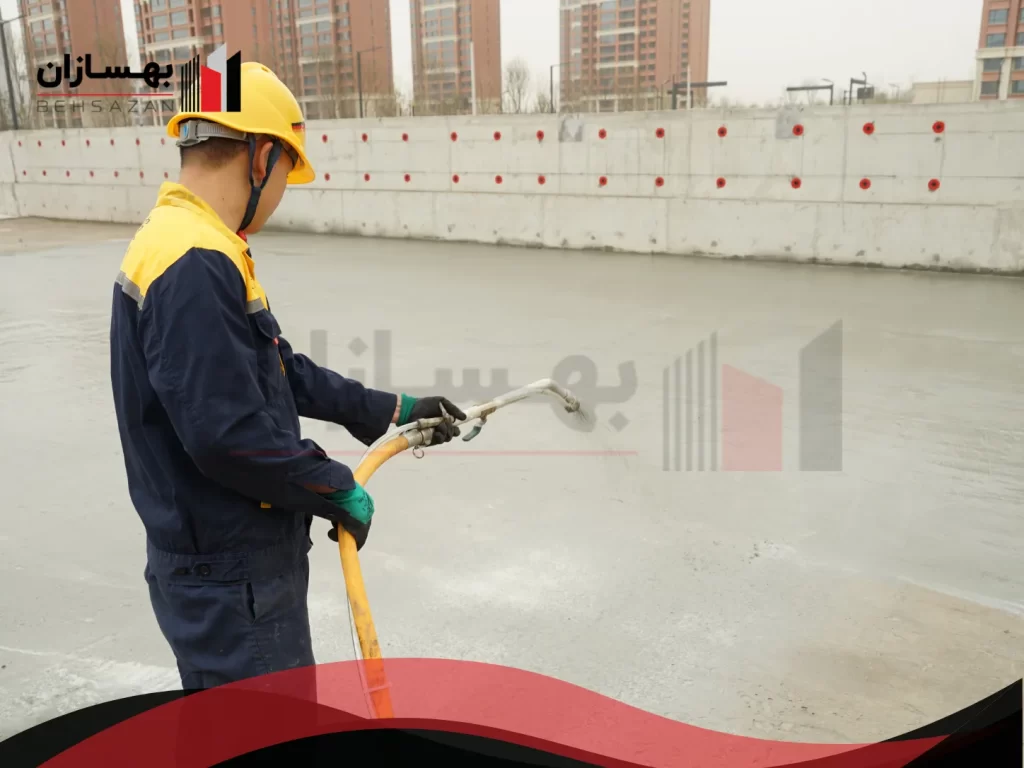

چه زمانی استفاده از عایق رطوبتی بتن ضروری است؟
فونداسیون و پی ساختمان
پی ساختمان همواره در تماس مستقیم با خاک و رطوبت زمین قرار دارد. بدون عایق رطوبتی مناسب، آب بهمرور از کف و دیوارههای فونداسیون نفوذ کرده و به آرماتورهای اصلی سازه میرسد. اجرای عایق رطوبتی بتن در این مرحله باید پیش از بازگشت خاک (backfill) انجام شود.
سازههای زیرزمینی
پارکینگهای طبقاتی زیرزمینی، انبارها، تونلها و راهپلههای زیرزمین به دلیل تماس مداوم با رطوبت خاک و احتمال بالا بودن سطح آب زیرزمینی، از حساسترین بخشهای هر پروژه از نظر آببندی هستند و معمولاً ترکیبی از عایق سطحی و افزودنی داخل بتن برای آنها توصیه میشود.
استخر، مخزن آب و تصفیهخانه
در سازههایی که بهطور دائم در تماس با آب هستند، حتی نشتی جزئی هم میتواند در بلندمدت به آسیب سازهای جدی تبدیل شود. استفاده از عایق رطوبتی بتن با کیفیت بالا، همراه با اجرای صحیح واتراستاپ در محل درزها، برای این نوع سازهها الزامی است.
بیشتر بخوانید : برای آب بندی استخر بتنی از چه افزودنی و موادی استفاده کنیم؟
پشتبام، بالکن و تراس
این سطوح بهطور مستقیم در معرض باران، برف و رطوبت هوا قرار دارند. عدم آببندی صحیح در این نقاط معمولاً به نشتی به داخل واحدهای زیرین و آسیب به سقف کاذب و تأسیسات منجر میشود.
سرویسهای بهداشتی، حمام و آشپزخانه
در این فضاها به دلیل استفاده مکرر از آب و رطوبت بالا، آببندی کف و پای دیوارها پیش از اجرای کاشی و سرامیک ضروری است تا از نشت آب به واحدهای مجاور یا طبقه پایین جلوگیری شود.
مناطق با سطح آب زیرزمینی بالا یا بارندگی زیاد
در مناطقی که سطح آب زیرزمینی بالا است یا بارندگی سالانه زیادی دارند، فشار هیدرواستاتیک وارد بر سازه بیشتر است و بدون عایق رطوبتی مناسب، خطر نفوذ آب بهشدت افزایش مییابد.

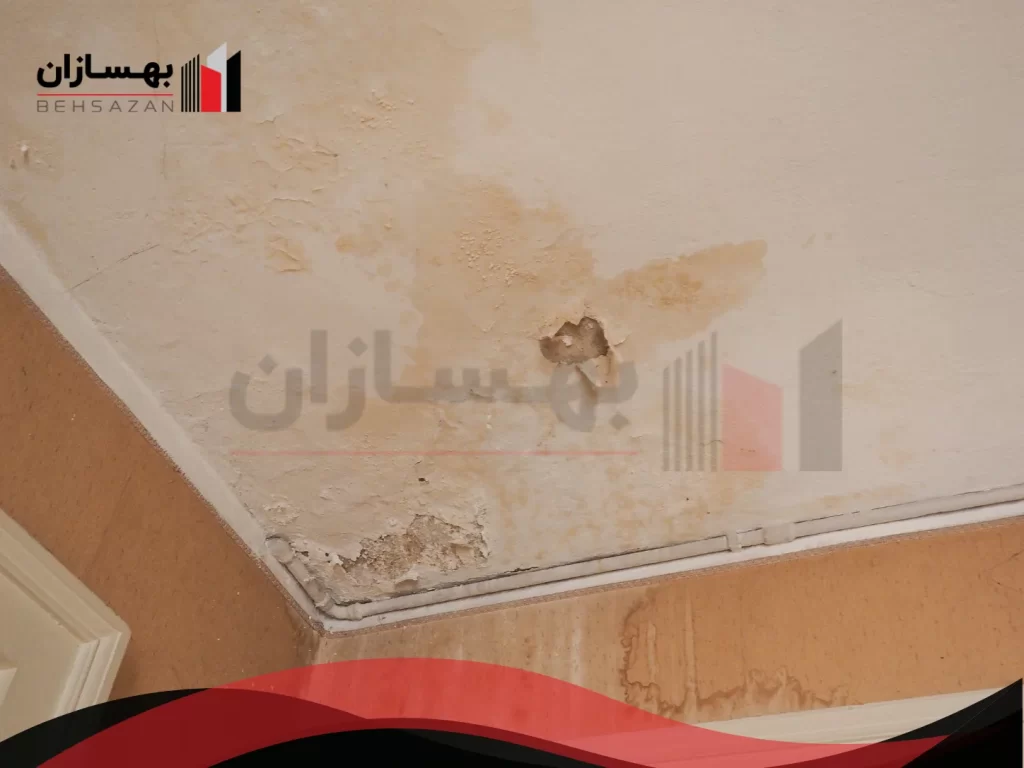

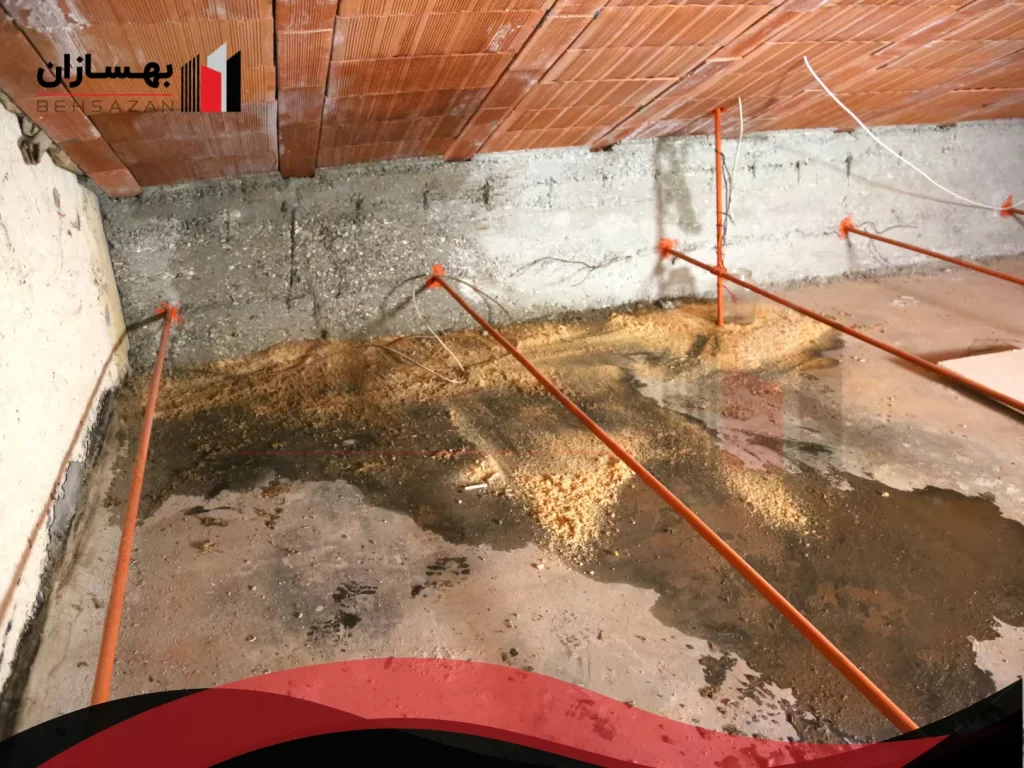

علائم نیاز فوری به عایقبندی رطوبتی
نشانههایی که ممکن است بتن به عایقکاری یا ترمیم نیاز داشته باشد
| نشانه | علت احتمالی | اقدام پیشنهادی |
|---|---|---|
| لکههای نم روی دیوار | نفوذ رطوبت از خاک یا سطح خارجی | پیدا کردن مسیر نفوذ و اجرای سیستم عایق مناسب |
| شوره سفید روی بتن | حرکت رطوبت و انتقال املاح محلول | بررسی منبع رطوبت و جلوگیری از نفوذ آب |
| پوستهشدن سطح | رطوبت، یخزدگی، ضعف سطح یا عوامل محیطی | ارزیابی بتن و ترمیم بخش آسیبدیده |
| زنگزدگی میلگرد | نفوذ آب و عوامل خورنده تا سطح فولاد | ترمیم بتن و کنترل مسیر ورود رطوبت |
| چکه آب از ترک | ترک فعال یا مسیر مستقیم نفوذ آب | آببندی یا تزریق متناسب با نوع ترک |
| بادکردگی رنگ و پوشش | وجود رطوبت پشت پوشش | حذف منبع رطوبت قبل از اجرای پوشش جدید |
| نم در محل اتصال کف و دیوار | ضعف در درز اجرایی یا اتصال | استفاده از سیستم مناسب آببندی درز |
وجود لکههای رطوبتی روی دیوار یا کف، پوستهپوسته شدن و ریزش سطح بتن، بوی نم و رشد کپک، نمایان شدن آرماتور زنگزده، و ترکهای افقی یا عمودی در نزدیکی سطح زمین از نشانههای واضح آن است که سازه به عایق رطوبتی بتن یا ترمیم آببندی موجود نیاز دارد. در چنین مواردی تأخیر در اقدام، هزینه تعمیرات را در آینده چند برابر میکند.
عوامل مهم در انتخاب عایق رطوبتی بتن قبل از اجرا
| عامل | چرا اهمیت دارد؟ |
|---|---|
| فشار آب | عایق یک سطح مرطوب با عایق سازه در معرض فشار هیدرواستاتیک یکسان نیست. |
| محل اجرا | سیستم مناسب فونداسیون الزاماً بهترین گزینه برای بام یا مخزن نیست. |
| وجود ترک | در بتنهایی که احتمال حرکت و ترک وجود دارد، انعطافپذیری عایق مهمتر میشود. |
| جهت فشار آب | فشار مثبت یا منفی آب میتواند در انتخاب سیستم عایق اثرگذار باشد. |
| تماس با آب آشامیدنی | مواد مصرفی باید برای این نوع کاربرد مناسب باشند. |
| شرایط محیطی | دما، رطوبت، مواد شیمیایی و یخزدگی بر انتخاب سیستم اثر دارند. |
| کیفیت سطح بتن | سطح آلوده، سست یا ترکخورده میتواند عملکرد عایق را کاهش دهد. |
| عمر مورد انتظار سازه | در پروژههای حساس باید دوام سیستم عایق نیز در طراحی لحاظ شود |
نحوه اجرای صحیح عایق رطوبتی بتن
اجرای درست عایق رطوبتی معمولاً شامل چند مرحله اصلی است. ابتدا سطح بتن باید تمیز، عاری از گردوغبار، روغن و پوستههای سست شود. سپس بسته به نوع سازه و شرایط محیطی، نوع عایق مناسب (سطحی، نفوذی یا افزودنی) انتخاب میشود. در ادامه لایه یا لایههای عایق طبق دستورالعمل سازنده و با ضخامت یکنواخت اجرا میشود و زمان کافی برای خشک شدن یا کیورینگ در نظر گرفته میشود. در پایان، آزمایش آببندی (مانند آبگیری موقت در استخرها و مخازن) برای اطمینان از عملکرد صحیح عایق توصیه میشود.
بیشتر بخوانید : تفاوت واتراستاپ PVC و هیدروفیلی برای مخزن و استخر بتنی
جمعبندی
عایق رطوبتی بتن صرفاً یک اقدام تکمیلی نیست، بلکه بخشی جداییناپذیر از طراحی و اجرای صحیح سازههای بتنی است. از فونداسیون گرفته تا استخر، پشتبام و سرویسهای بهداشتی، هرجا که احتمال تماس بتن با آب یا رطوبت وجود دارد، انتخاب و اجرای درست عایق رطوبتی میتواند از خسارات سازهای، هزینههای تعمیر و کاهش عمر مفید ساختمان جلوگیری کند. انتخاب نوع مناسب عایق باید با توجه به شرایط پروژه، سطح آب زیرزمینی، بودجه و دسترسی به سطح انجام شود تا نتیجهای پایدار و بادوام حاصل شود.
