گروت صفحه ستون ماده ای روان و بدون جمع شدگی است که فاصله میان بیس پلیت فولادی و فونداسیون بتنی را پر می کند تا بار ستون یا تجهیز به شکل یکنواخت منتقل شود. اجرای درست آن به آماده سازی زیرکار، قالب بندی آب بند، انتخاب ضخامت مجاز محصول، اختلاط دقیق، ریختن پیوسته از یک سمت و عمل آوری مناسب وابسته است.
در گروت ریزی زیر بیس پلیت، فقط مقاومت فشاری بالا کافی نیست. اگر سطح بتن سست یا آلوده باشد، قالب نشت کند، آب اختلاط بیشتر از مقدار مجاز شود یا گروت از چند جهت وارد فضای زیر صفحه شود، احتمال ایجاد حفره و تماس ناقص افزایش می یابد. نتیجه چنین اجرایی می تواند تمرکز تنش، نشست موضعی، لق شدن صفحه یا اختلال در تراز تجهیز باشد. ضخامت گروت نیز یک عدد ثابت برای همه محصولات نیست و باید از نقشه، فاصله واقعی زیر صفحه و دیتاشیت محصول انتخابی استخراج شود. در پروژه های متعارف معمولا گروت سیمانی بدون انقباض بررسی می شود، اما برای بارهای دینامیکی، ارتعاش شدید، مقاومت شیمیایی یا شرایط ویژه ممکن است سیستم اپوکسی مناسب تر باشد. تایید نهایی باید بر اساس طراحی سازه و مشخصات فنی محصول انجام شود.
گروت صفحه ستون چیست و چه نقشی دارد؟
بیس پلیت صفحه ای فولادی است که بار ستون فلزی یا تجهیز را به فونداسیون منتقل می کند. به دلیل ناهمواری بتن، تلرانس نصب و نیاز به تراز کردن صفحه، معمولا فاصله ای کنترل شده میان زیر بیس پلیت و سطح فونداسیون باقی می ماند. گروت این فضای خالی را پر می کند و سطحی پیوسته برای انتقال بار به وجود می آورد.
گروت مناسب باید بتواند در فضای محدود زیر صفحه جریان پیدا کند، پیرامون انکربولت ها را پر کند و پس از سخت شدن پایداری ابعادی و مقاومت مورد نیاز را داشته باشد. هدف اصلی، افزایش ضخامت فونداسیون نیست؛ هدف ایجاد تماس موثر میان صفحه و بتن و انتقال قابل پیش بینی نیروها است. برای آشنایی با تفاوت خانواده های اصلی این ماده، مقاله تفاوت گروت اپوکسی و گروت سیمانی را نیز ببینید.
ضخامت گروت زیر بیس پلیت چقدر باید باشد؟
برای ضخامت گروت صفحه ستون نمی توان یک عدد عمومی و قطعی اعلام کرد. حداقل و حداکثر ضخامت اجرا تابع نوع گروت، اندازه سنگدانه، قابلیت جریان، ابعاد صفحه، دمای محیط، حجم ریختن و محدودیت های دیتاشیت است. برای نمونه، برخی گروت های سیمانی برای ضخامت حدود ۲۵ میلی متر به بالا طراحی شده اند و بعضی محصولات تخصصی می توانند در ضخامت های کمتر یا بسیار بیشتر اجرا شوند. این اعداد نباید از محصول یک برند به محصول دیگر تعمیم داده شوند.
| عامل تصمیم | اثر بر انتخاب ضخامت | کنترل لازم |
|---|---|---|
| فاصله واقعی زیر صفحه | حجم و مسیر جریان را تعیین می کند | اندازه گیری در چند نقطه پس از تراز |
| نوع گروت | محدوده مجاز سیمانی و اپوکسی متفاوت است | دیتاشیت همان محصول |
| ابعاد بیس پلیت | بر طول مسیر جریان و خطر حبس هوا اثر دارد | طراحی محل ورود و خروج هوا |
| بارگذاری | انتخاب مقاومت و نوع سیستم را تغییر می دهد | نقشه و محاسبات طراح |
| دمای اجرا | کارپذیری و زمان گیرش را تغییر می دهد | محدوده دمایی سازنده |
اگر فضای زیر صفحه خارج از محدوده مجاز محصول است، افزودن خودسرانه ماسه، سیمان یا آب راه حل قابل اتکایی نیست. ممکن است به گروت مخصوص ضخامت زیاد، سنگدانه تایید شده، اجرای مرحله ای یا اصلاح هندسه نیاز باشد. این تصمیم باید پیش از اختلاط و با تایید طراح و واحد فنی سازنده گرفته شود.
انتخاب گروت سیمانی یا اپوکسی برای بیس پلیت
گروت سیمانی بدون انقباض معمولا برای صفحات ستون، تکیه گاه ها و بسیاری از تجهیزات با بار استاتیکی انتخاب اقتصادی و اجرایی مناسبی است. محصول گروت سیمانی BG40 یکی از گزینه هایی است که باید محدوده ضخامت، مقدار آب، مقاومت و شرایط عمل آوری آن با نیاز پروژه تطبیق داده شود.
در تجهیزات دوار، ماشین آلات دارای ارتعاش، محیط های شیمیایی یا شرایطی که چسبندگی و عملکرد رزینی مشخصی درخواست شده است، گروت اپوکسی BG50 می تواند بررسی شود. انتخاب اپوکسی نباید صرفا با تصور «مقاومت بیشتر» انجام شود؛ زمان کارپذیری، گرمای واکنش، دمای اجزا، ضخامت مجاز، بار دینامیکی و هزینه نیز مهم هستند.
- بار استاتیکی و کاربرد عمومی: ابتدا گروت سیمانی بدون انقباض بررسی شود.
- ارتعاش یا بار دینامیکی: مشخصات سیستم اپوکسی و تایید طراح اهمیت بیشتری دارد.
- محیط خورنده: مقاومت شیمیایی واقعی محصول از دیتاشیت کنترل شود.
- ضخامت زیاد: از محصول مناسب Deep Pour یا راهکار تایید شده استفاده شود.
- زمان توقف محدود: مقاومت اولیه و زمان مجاز بارگذاری ملاک باشد.

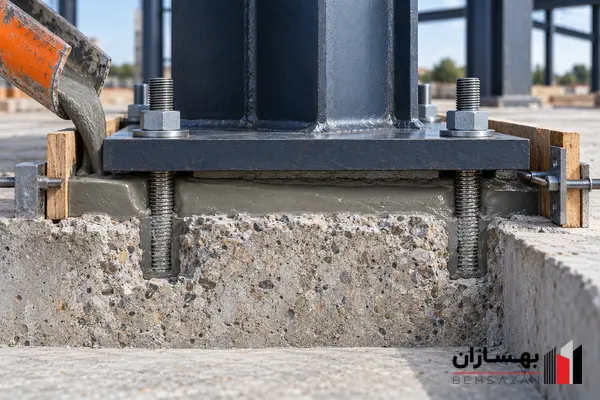

آماده سازی فونداسیون و بیس پلیت
آماده سازی صحیح، پایه اصلی عملکرد گروت است. بتن باید به مقاومت لازم رسیده و عاری از قسمت های پوک، شیره سیمان، روغن، گریس و گرد و غبار باشد. سطح صیقلی معمولا باید با روش مکانیکی مناسب زبر شود تا بستر سالم و بافت دار در دسترس قرار گیرد. ضربه ای که باعث ترک ریز یا آسیب لایه زیرین شود مناسب نیست.
- تراز، ارتفاع و موقعیت بیس پلیت و انکربولت ها را با نقشه کنترل کنید.
- بتن ضعیف و آلودگی ها را تا رسیدن به بستر سالم حذف کنید.
- گرد و غبار را با مکنده صنعتی و هوای بدون روغن پاک کنید.
- سطح زیر صفحه فولادی را از زنگ سست، روغن و مواد جداکننده تمیز کنید.
- برای گروت سیمانی، بستر را طبق دیتاشیت به حالت اشباع با سطح خشک برسانید و آب آزاد را خارج کنید.
- برای گروت اپوکسی، رطوبت مجاز زیرکار و نیاز به پرایمر را دقیقا از دستورالعمل BG50 بررسی کنید.
کنترل موقعیت لقمه ها و اسپیسرها نیز مهم است. مقاله فاصله استاندارد اسپیسرها در فونداسیون نکات مکملی درباره کنترل پوشش و جانمایی اجزای فونداسیون ارائه می کند.
قالب بندی صحیح برای گروت ریزی
قالب باید محکم، غیر جاذب و کاملا آب بند باشد. نشت دوغاب باعث جداشدگی اجزا، افت ارتفاع و ایجاد حفره می شود. سمت ورود گروت بهتر است ارتفاع بیشتری داشته باشد تا هد هیدرواستاتیک لازم ایجاد شود. در سمت مقابل نیز فضای کافی برای خروج هوا و مشاهده رسیدن گروت در نظر گرفته شود.
در صفحات بزرگ یا مسیرهای طولانی، هدباکس می تواند جریان پیوسته را حفظ کند. محل ورود باید پیش از شروع مشخص باشد و اجرا از یک سمت ادامه یابد. ریختن همزمان از دو سمت ممکن است جبهه های جریان را مقابل هم قرار دهد و هوا را در میانه صفحه محبوس کند. منابع فنی Sika نیز برای گروت پایه تجهیزات بر ریختن پیوسته از یک سمت و خودداری از ویبره تاکید دارند.
روش اختلاط گروت صفحه ستون
ابتدا مقدار دقیق آب یا نسبت اجزای رزینی را طبق دیتاشیت اندازه گیری کنید. برای گروت سیمانی، آب تمیز در میکسر ریخته می شود و پودر به تدریج هنگام اختلاط مکانیکی اضافه می شود. افزایش آب برای روان تر شدن، مقاومت و پایداری حجمی را تغییر می دهد و می تواند جداشدگی ایجاد کند. گروتی که کارپذیری خود را از دست داده نباید با آب دوباره روان شود.
در گروت اپوکسی، نسبت رزین و سخت کننده باید بدون تغییر رعایت شود. اگر سیستم جزء سنگدانه دارد، ترتیب افزودن آن مطابق بسته بندی انجام شود. حجم هر بچ باید به اندازه ای باشد که در زمان کارپذیری قابل مصرف باشد. ابزار، ظروف و نفرات باید پیش از شروع آماده باشند تا جریان اجرا متوقف نشود.

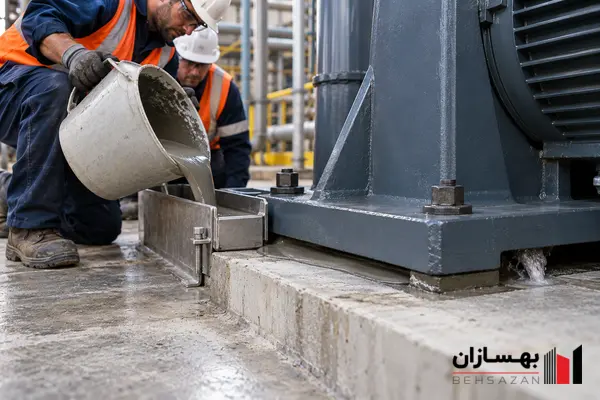

مراحل گروت ریزی زیر بیس پلیت
- بازرسی نهایی: آب بندی قالب، مسیر خروج هوا، پاکی سطح و تراز صفحه کنترل شود.
- آماده سازی محصول: دما، مقدار آب یا نسبت اجزا و زمان اختلاط ثبت شود.
- شروع از یک سمت: گروت به صورت یکنواخت وارد هدباکس یا دهانه قالب شود.
- حفظ جریان پیوسته: سطح گروت در سمت ورود افت نکند و اجرا بدون توقف ادامه یابد.
- کمک به حرکت: فقط اگر سازنده اجازه داده، از تسمه فولادی برای هدایت جریان استفاده شود؛ ویبره مستقیم انجام نشود.
- کنترل خروج: رسیدن یکنواخت گروت به سمت مقابل و خروج هوا مشاهده شود.
- پایان کار: سطوح نمایان پرداخت و بلافاصله روش عمل آوری مناسب آغاز شود.
در پروژه هایی که ستون یا دیوار دارای تراکم آرماتور بالاست، کیفیت بتن فونداسیون نیز بر نتیجه نصب اثر دارد. راهنمای افزودنی مناسب بتن ریزی ستون و دیوار برشی برای کنترل بتن ریزی متراکم مفید است.

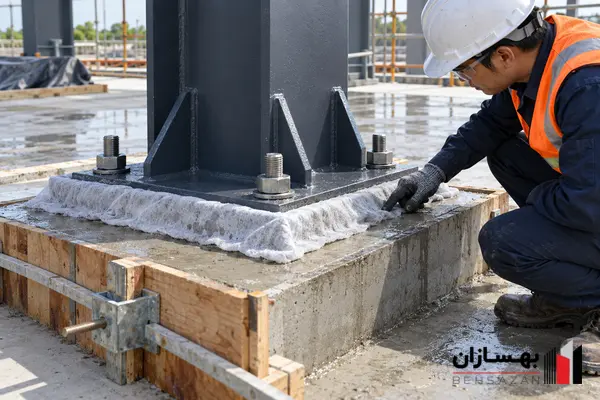

عمل آوری و زمان بارگذاری
گروت سیمانی پس از اجرا باید در برابر تبخیر سریع، باد، آفتاب و تغییرات شدید دما محافظت شود. روش عمل آوری، مدت مرطوب نگه داشتن یا نوع کیورینگ کامپاند باید با دیتاشیت هماهنگ باشد. برای گروت اپوکسی معمولا منطق عمل آوری متفاوت است و کنترل دمای محیط و اجزا اهمیت بیشتری دارد.
برداشتن قالب، سفت کردن نهایی مهره ها و اعمال بار نباید فقط بر اساس ظاهر سطح انجام شود. مقاومت اولیه مورد نیاز و زمان مجاز بارگذاری باید از مشخصات محصول و الزامات طراح تعیین شود. دمای پایین می تواند کسب مقاومت را کند و دمای بالا زمان کارپذیری را کوتاه کند.
اشتباهات رایج در اجرای گروت بیس پلیت
- انتخاب محصول بدون کنترل ضخامت مجاز و نوع بارگذاری
- اضافه کردن آب بیش از مقدار تعیین شده برای افزایش روانی
- ریختن گروت از چند سمت و محبوس کردن هوا زیر صفحه
- قالب بندی جاذب یا نشت دار و خروج دوغاب
- اجرای گروت روی بتن صیقلی، آلوده یا دارای آب آزاد
- اختلاط دستی یا استفاده از گروت خارج از زمان کارپذیری
- ویبره کردن مستقیم گروت برخلاف دستورالعمل محصول
- حذف یا کوتاه کردن عمل آوری و بارگذاری زودهنگام
کنترل کیفیت و چک لیست تحویل
برای هر نوبت اجرا، نام و بچ محصول، تاریخ تولید، دمای محیط و مواد، مقدار آب یا نسبت اجزا، زمان شروع و پایان اختلاط و حجم مصرف ثبت شود. ابعاد فضای زیر صفحه و وضعیت قالب پیش از اجرا عکس برداری شود. در پروژه های حساس، نمونه گیری و آزمون مقاومت باید مطابق مشخصات پروژه و روش آزمون تعیین شده انجام شود.
پس از باز کردن قالب، پیوستگی گروت، پرشدگی گوشه ها، وضعیت شانه های بیرونی و نشانه های نشت یا جداشدگی بررسی شود. هر حفره قابل مشاهده به معنی ارزیابی فنی است و نباید بدون بررسی با ملات معمولی پوشانده شود. برای انتخاب محصول و برنامه اجرایی می توانید از صفحه خدمات تخصصی بهسازان استفاده کنید یا مشخصات گروه های مختلف را در کاتالوگ محصولات بهسازان ببینید.
سوالات متداول درباره گروت صفحه ستون
آیا زیر همه بیس پلیت ها باید گروت اجرا شود؟
اگر در طراحی فاصله ای میان صفحه و فونداسیون وجود دارد، پر کردن آن با سیستم تایید شده برای انتقال بار ضروری است. جزئیات نهایی تابع نقشه و نظر طراح است.
حداقل ضخامت گروت زیر بیس پلیت چند سانتی متر است؟
عدد ثابت وجود ندارد. حداقل ضخامت باید از دیتاشیت محصول، اندازه سنگدانه و نقشه نصب استخراج شود؛ بسیاری از محصولات متعارف از حدود ۲۵ میلی متر شروع می شوند اما استثنا وجود دارد.
گروت سیمانی بهتر است یا اپوکسی؟
برای بارهای استاتیکی عمومی اغلب سیمانی بررسی می شود؛ برای ارتعاش، مواد شیمیایی یا الزامات خاص ممکن است اپوکسی مناسب تر باشد. تصمیم باید فنی و محصول محور باشد.
آیا می توان برای روان شدن گروت آب بیشتری اضافه کرد؟
خیر. آب اضافه می تواند مقاومت، پایداری حجمی و یکنواختی را کاهش دهد. فقط مقدار مجاز درج شده در دیتاشیت استفاده شود.
چرا گروت باید از یک سمت ریخته شود؟
ورود پیوسته از یک سمت، هوا را به سمت خروج هدایت می کند و خطر تشکیل حفره در زیر صفحه را کاهش می دهد.
آیا گروت صفحه ستون را باید ویبره کرد؟
گروت های روان زیر صفحه معمولا نباید ویبره شوند. در صورت اجازه سازنده می توان از تسمه یا ابزار هدایت جریان استفاده کرد.
سطح بتن قبل از گروت باید خیس باشد؟
برای بسیاری از گروت های سیمانی حالت اشباع با سطح خشک لازم است؛ اما برای اپوکسی شرایط متفاوت است. دستورالعمل همان محصول ملاک است.
قالب گروت چه ویژگی هایی باید داشته باشد؟
قالب باید محکم، غیر جاذب و آب بند باشد و فضای کافی برای ورود گروت، ایجاد هد و خروج هوا فراهم کند.
چه زمانی می توان مهره ها را سفت یا سازه را بارگذاری کرد؟
پس از رسیدن گروت به مقاومت تعیین شده در نقشه و دیتاشیت. زمان ظاهری گیرش به تنهایی معیار بارگذاری نیست.
مقدار مصرف گروت چگونه محاسبه می شود؟
حجم نظری از حاصل ضرب طول، عرض و ضخامت متوسط به دست می آید و سپس با Yield محصول و پرت اجرایی تطبیق داده می شود.
جمع بندی
اجرای موفق گروت صفحه ستون از انتخاب درست محصول آغاز می شود و با زیرسازی سالم، قالب آب بند، اختلاط کنترل شده، ریختن پیوسته از یک سمت و عمل آوری کامل ادامه پیدا می کند. ضخامت، مقدار آب، زمان کارپذیری و موعد بارگذاری را از حدس یا تجربه محصول دیگر نگیرید. اگر ابعاد بیس پلیت، نوع بار، دمای اجرا یا محدوده ضخامت پروژه ویژه است، کارشناسان بهسازان می توانند برای مقایسه BG40 و BG50 و تنظیم روش اجرای متناسب با پروژه مشاوره فنی ارائه دهند.
